SLX1224REV

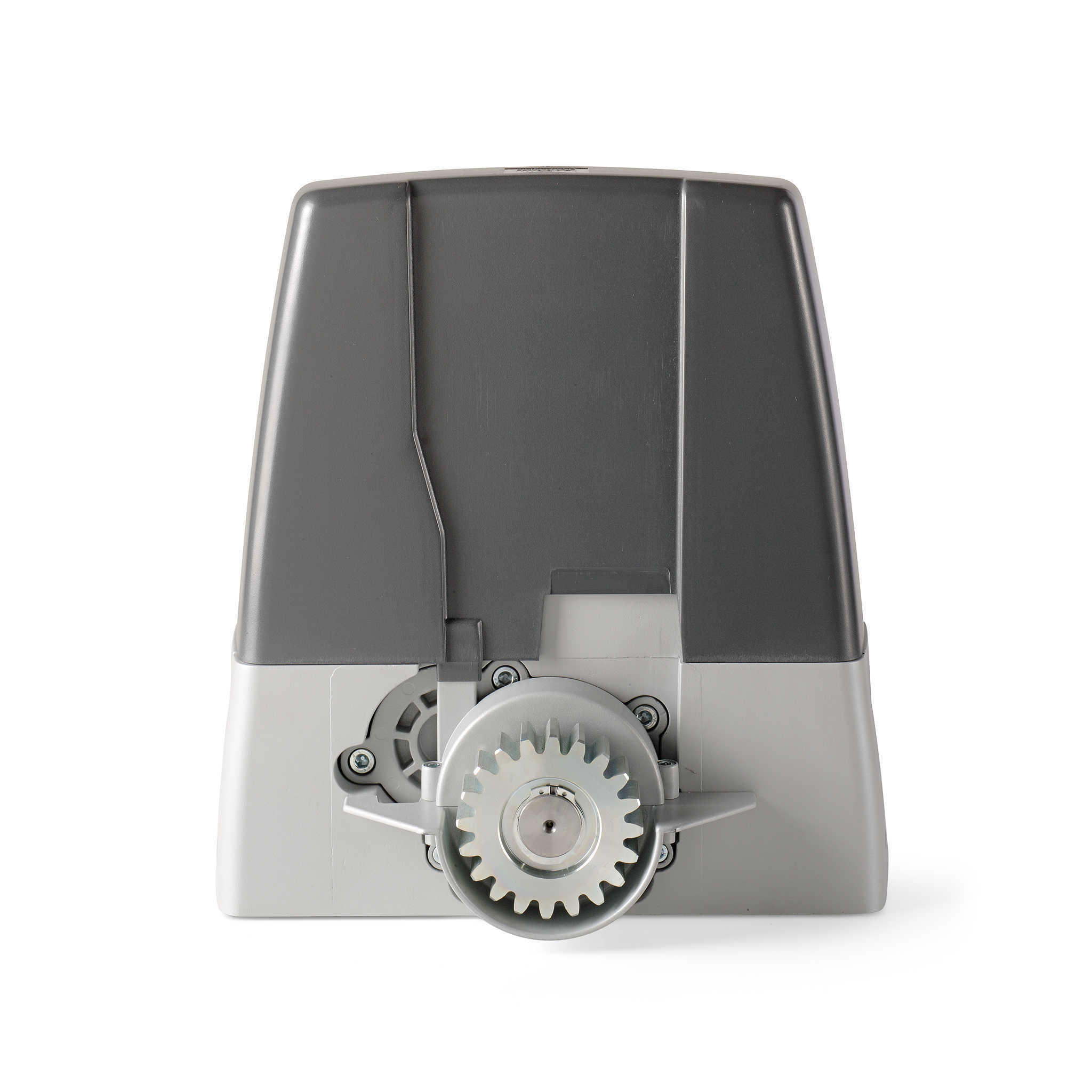

SLX1224REV  / SLX1224 REV – GRUPPO ELETTROMECCANICO CON MOTORE 24V

SLX1224REV GRUPPO AUTOBLOCCANTE AUTOMAZIONE CANCELLI SCORREVOLI REVERSIBILE CON ENCODER 24V PESO MAX. 1200KG

Il motore SLX1224REV è una “macchina completa” che contiene al suo interno tutte le componenti
elettroniche e meccaniche atte a gestire il controllo della posizione dell’anta e le
funzioni di sicurezza dell’impianto.
Forte ed instancabile, comandato e controllato da un’elettronica evoluta,
è dotato di un potente motore alimentato a corrente continua coadiuvato
da un sistema cinematico a doppia riduzione ottimamente calibrato per ridurre al minimo
gli effetti delle sollecitazioni che lo spostamento di portoni pesanti può provocare sul motore e sulla struttura.

L’installazione è possibile su qualsiasi struttura sia a SX che a DX della luce passaggio.
Previsti modelli per uso abitativo e uso industriale.
L’utilizzo di motori a corrente continua, aumenta le prestazioni e le garanzie di un’alta efficienza, lunga
durata, servizio continuo ed estrema silenziosità.
Il programmatore integrato garantisce il controllo della posizione dell’anta tramite
encoder con programmazione ad autoapprendimento, questo riduce al minimo i
tempi di posa e rende ottimale la programmazione.
Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta.

Controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni
di “soft start” e “soft stop”.
Compatibile con il sistema INTPRG-3G/WF che permette il controllo e la
programmazione dei parametri di sistema da postazioni remote.
È possibile asservire un motore su installazioni con cancelli scorrevoli contrapposti,
tramite un collegamento via filo, utilizzando i moduli Cardin MODCA.

SLX1224REV – GRUPPO ELETTROMECCANICO CON MOTORE 24V

L’automazione è composta da un motoriduttore autobloccante
controllato tramite encoder magnetico con integrati:
– programmatore elettronico;
– ricevitore 433MHz FM;
– caricabatteria estraibile (SLX824CB – SLX1524CB);
– batterie NiMH (SLX824CB – SLX1524CB);
– motore reversibile (SLX1224REV).

L’elettronica di controllo è dotata di un display LCD grafico
retroilluminato (128 x 128 pixel) in sei lingue diverse.
Consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura
del numero di manovre attuate dall’automazione e l’impostazione
rapida dei parametri del sistema tra i quali la modalità del tasto
dinamico, richiusura automatica, prelampeggio, attivazione
intermittente del lampeggiante, modalità di funzionamento della
lampada spia e delle fotocellule ecc.

Inoltre permette l’impostazione di 10 eventi (visualizzati su display),
grazie alla presenza del realtime clock, in modo da regolare aperture e
chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do).
Gli eventi si possono abilitare/disabilitare (nel caso di ferie)
oltre che dal menù anche da un canale radio.
L’apparecchiatura è dotata di un sicuro ed affidabile sistema di sblocco manuale con
azionamento a chiave personalizzata.

CARATTERISTICHE GENERALI SLX1224REV

Alimentazione                                                 Vac                   230
Frequenza                                                       Hz                    50
Corrente nominale assorbita                          A                       0,9
Potenza assorbita                                          W                       200
Intermittenza di lavoro                                 %                      70
Velocità di traslazione                                   m/min             9,5
Coppia max.                                                    Nm                    74
Temperatura di esercizio                              °C                       -20°…+55
Grado di protezione                                       IP                        44

DATI MOTORE SLX1524CB
Alimentazione motore                                   Vdc                      24
Potenza massima assorbita                          W                         130
Corrente nominale assorbita                        A                          3,5

RICEVENTE INCORPORATA
Frequenza di ricezione                                   MHz                   433.92 / 868,3
Canali                                                                 N°                       4
Funzioni gestibili                                             N°                       8
Codici memorizzabili                                      N°                       300 / 1000

ACCESSORI SLX1224REV

CREMAGLIERA
in acciaio zincato per cancelli scorrevoli fino a 3000kg.
Particolarmente adatta per applicazioni industriali.
SLOAC – MODELLO A SALDARE
22mm x 22mm, modulo 4, spezzoni lunghezza 2m.
SLOAC2 – MODELLO CON ASOLE
30mm x 12mm, modulo 4, spezzoni lunghezza 1m.

CREMAGLIERA
in nylon rinforzato con fibra di vetro e anima in acciaio per cancelli scorrevoli
fino a 600kg.
CRENY1 – MODELLO CON 4 ASOLE DI FISSAGGIO POSTE AL DI SOTTO
30mm x 20mm, modulo 4, spezzoni lunghezza 1m.

CREMAGLIERA
in poliammide con anima in acciaio per cancelli scorrevoli
fino a 1500kg.
CREMP – MODELLO CON 6 ASOLE DI FISSAGGIO POSTE AL DI SOTTO
30mm x 20mm, modulo 4, spezzoni lunghezza 1m.
CRENY – MODELLO CON 6 ASOLE DI FISSAGGIO POSTE AL DI SOPRA
30mm x 20mm, modulo 4, spezzoni lunghezza 1m.

RVS – REGOLATORE DI VELOCITÀ
Il dispositivo va fissato sulla cremagliera in asse con il motore al fine di
recuperare la corretta scorrevolezza del cancello su impianti con leggeri difetti
di pendenza.

KBNIMH-1 : KIT CARICABATTERIA + BATTERIE NIMH
Permette il funzionamento del gruppo SL524 anche in assenza di rete.

KBNIMH-D  : KIT CARICABATTERIA + BATTERIE NIMH
Permette il funzionamento del gruppo SLX1024REV anche in assenza di
rete.

MODCA :  MODULO DI SCAMBIO VIA CAVO
Il modulo permette lo scambio di informazioni via filo tra la centralina dei
motori e l’interfaccia Cardin 3G/WF ed il collegamento via filo per la funzione
master/slave di due motori.

MODBT : MODULO BLUETOOTH
Il modulo permette lo scambio di informazioni tramite Bluetooth tra la
centralina dei motori e l’interfaccia Cardin 3G/WF oppure direttamente tra le
centraline e le app CRD ONE e CRD TWO.
