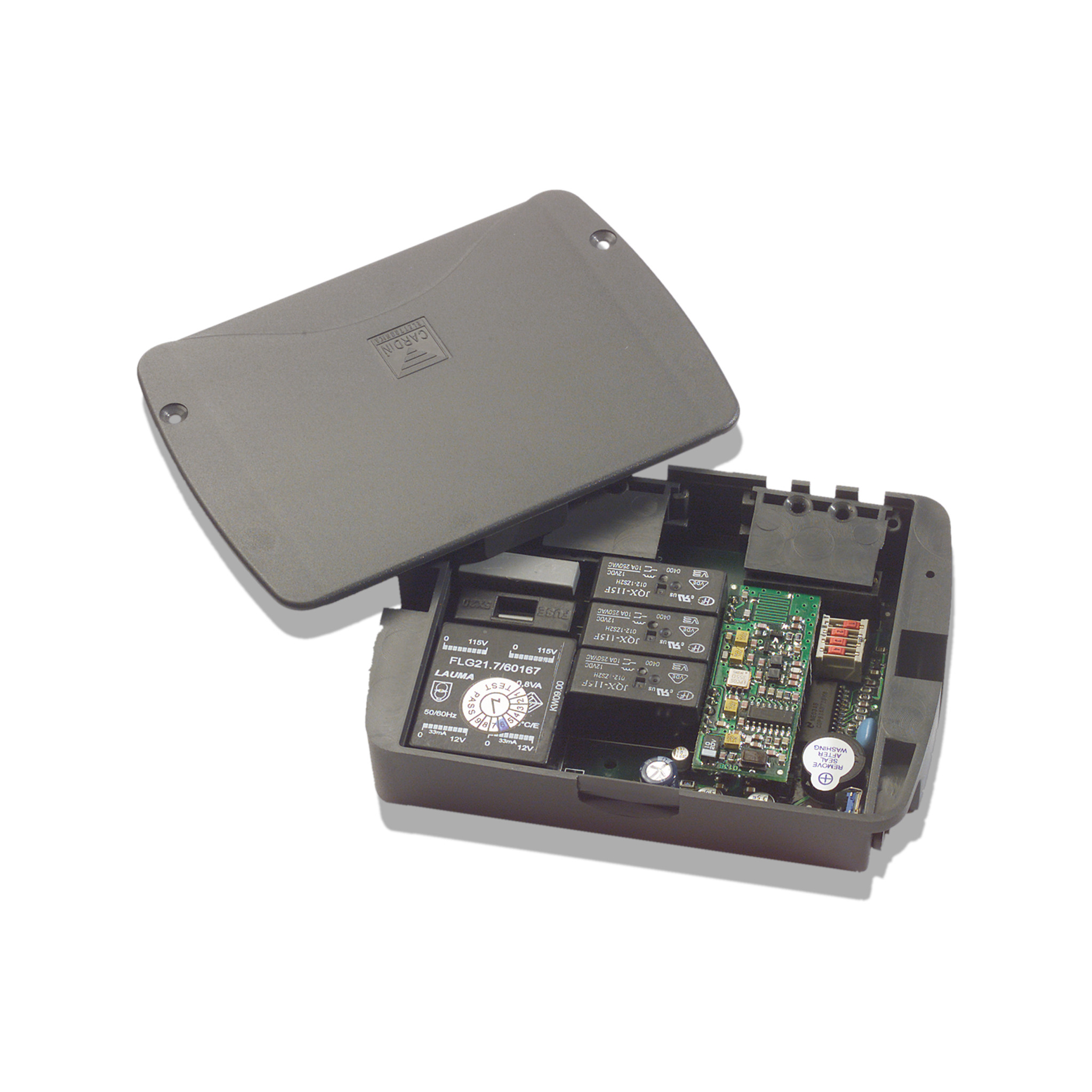

RPQ504RNA0 – RADIOPROGRAMMATORI PER TENDE E TAPPARELLE (400W) 433MHz

RPQ504RNA0 – RADIOPROGRAMMATORI PER TENDE E TAPPARELLE (400W) 433MHz
Il radioprogrammatore permette il comando a distanza di un motore
monofase e trova il suo miglior utilizzo nel comando di tapparelle
automatizzate. L’apparecchiatura è predisposta per il collegamento
dell’anemometro (vedi capitolo DISPOSITIVI DI COMANDO E SICUREZZA)..
Contenitore per applicazioni interne IP43.
Alimentazione 230Vac.
Dimensioni di ingombro 120 x 85 x 20

RPQ504RNA0 RADIOPROGRAMMATORI PER TENDE E TAPPARELLE (400W) 433MHz

I ricevitori sono disponibili nelle versioni classiche di tutti i sistemi Cardin:
ricevitori modulari da esterno 12-24V, con display LCD.
Radioprogrammatori 230V dotati di contenitore di protezione all’acqua con
portello a ribalta, interfacce multiprotocollo.
Ricevitori in formato mini da abbinare su apparecchiature con contenitore protetto.
Ricevitore ad innesto da abbinare ad apparecchiature predisposte per il loro inserimento:
– 01 – ricevitore modulare con multi-decodifica -S504-S508, display LCD e funzionalità 3G/WiFi;
– 02 – ricevitore modulare in cassetta;
– 03 – ricevitore modulare con display;
– 04 – ricevitore mini/scheda bicanale;
– 05 – ricevitore open collector bicanale;
– 06 – radioprogrammatori in cassetta;
– 07 – interfaccia multiprotocollo.

RPQ504RNA0 RADIOPROGRAMMATORI PER TENDE E TAPPARELLE (400W) 433MHz

Il RADIOPROMMATORE RPQ504RNA0 per tende e tapparelle consente di gestire, da remoto, qualsiasi impianto
che necessiti di un sistema di comando via radio (automazioni di ingressi,
controllo accessi, parcheggi ecc.).
La sua applicazione ideale è qualsiasi impianto. Ma esprime la sua grande efficienza con impianti con un alto numero di utenze (fino a 3000 trasmettitori memorizzabili).
Sono utilissimi ed adatti per impianti che richiedano frequenti aggiornamenti e modifiche di configurazione codici.
La connessione USB, i tasti di programmazione e regolazione, l’efficiente display,
consentono di operare in piena autonomia per l’impostazione dell’apparecchiatura.
Per la gestione dell’impianto di automazione, l’apparecchio consente funzioni di: memorizzazione/
cancellazione codici trasmettitori, programmazione della modalità di funzionamento
per ogni singola uscita.
Il ricevitore gestisce fino a quattro moduli di canale programmabili:
impulsivo/ON-OFF/temporizzato, tipo di contatto NA/NC, reset
all’accensione.

 Descrizione tecnica RADIOPROGRAMMATORE PER TENDE E TAPPARELLE (400W) 433MHz

Il RADIOPROGRAMMATORE RPQ504RNA0 per tende e tapparelle dispone inoltre di un Real Time Clock per mezzo del quale si
possono regolare delle fasce orarie di abilitazione delle uscite.
Dispone inoltre , il ricevitore RPQ504RNA0, di una memoria non volatile, che registra le attivazioni delle stesse (>100000)
che si potranno scaricare e consultare con un normale collegamento.

Il software CARDINTX_SW,

è scaricabile facilmente dal sito www.cardin.it.
Permette la gestione degli utenti in memoria utilizzando uno dei tre metodi di collegamento possibili.:
diretto con cavo USB, con modulo 2G/3G utilizzando la rete di comunicazione mobile,
con modulo WiFi.
È possibile, sempre, attivare da remoto una o più uscite tramite chiamata telefonica o SMS, con
modulo 2G/3G installato, oppure tramite App.
Sono inoltre disponibili quattro ingressi indipendenti utilizzabili per monitorare
apparecchiature esterne. Il cui stato può essere verificato interrogando il ricevitore tramite SMS o App.
È possibile configurare sul software Cardin la gestione dei 4 ingressi disponibili sul
Il RADIOPROGRAMMATORE RPQ504RNA0 per tende e tapparelle secondo le esigenze dell’impianto.
Non appena si verifica una condizione specifica sugli ingressi (ripristino dello stato
della posizione della porta, delle sicurezze, presenza/assenza dell’alimentazione ecc.).
Il ricevitore invia sempre una notifica personalizzata agli indirizzi e-mail preregistrati.
Grazie a questo sistema, il ricevitore 3G diventa un reale strumento di
aiuto nella manutenzione.

ACCESSORI

MCCMORPHM1 – STRIP CON UN RELÈ PROGRAMMABILE (S504 – S508)
Il relè è impostabile su una delle funzioni tramite configurazione sul
ricevitore.

MODULO DI MEMORIA CODICI
Estraibili, dotati di memoria non volatile del tipo EEPROM,
contengono i codici del sistema.
MCC24LC64        : MEMORIA A 1000 CODICI  (RICEVITORE A DISPLAY S504D1-S508D1) VERTICALE
ZGB24LC64-I/P  : MEMORIA A 1000 CODICI (S504 – S508).
ZGB24LC256-I/P: MEMORIA A 3000 CODICI RICEVITORE 2G – 3G WiFi.

RSQSPP             : ADATTATORE PER RICEVITORE A SCHEDA.
Rende disponibili sulla morsettiera i contatti del connettore AMP a
10 vie dei ricevitori a scheda.

ANS400             : ANTENNA PER RICEVITORE 433MHz.
ANS800-1          : ANTENNA PER RICEVITORE 868MHz.

ZVCRG58                : CAVO COASSIALE RG58 (al metro).
ANSKITGSMWF10  : KIT PROLUNGA ANTENNA 2G – 3G WiFi 10m SMA-M.
ANSKITGSMWF10  : KIT PROLUNGA ANTENNA 2G – 3G WiFi 5m SMA-M.
XRP03                     : BATTERIA AL LITIO 3V (2 X CR2032.
