KT-SLX624CB

KT-SLX624CB – KIT MOTORIDUTTORE IRREVERSIBILE PER CANCELLI SCORREVOLI

KT-SLX624CB / KT-SLX624 CB con motoriduttore elettromeccanico 24 V, con encoder, finecorsa magnetico e centrale incorporata.
Per cancelli fino a 6O0 Kg.
Motoriduttore elettromeccanico ideale per cancelli scorrevoli residenziali.
Completo di encoder, finecorsa magnetici e centrale evoluta incorporata.
Sicuro grazie alla precisione e sensibilità  dell’encoder ed ai rallentamenti in apertura e chiusura.
Pratico grazie alla ricevente ad innesto rapido ed alle batterie tampone all’interno.
Veloce muove l’anta fino a 16 metri/minuto con possibilità  di regolazione della velocità .
Affidabile con una robusta base in alluminio trattata anticorrosione ed un potente motore 24 Vdc montato
su cuscinetti.

SLX624CB
Motoriduttore elettromeccanico 24 V, con encoder, finecorsa magnetico e centrale incorporata.
Per cancelli fino a 6O0 Kg.

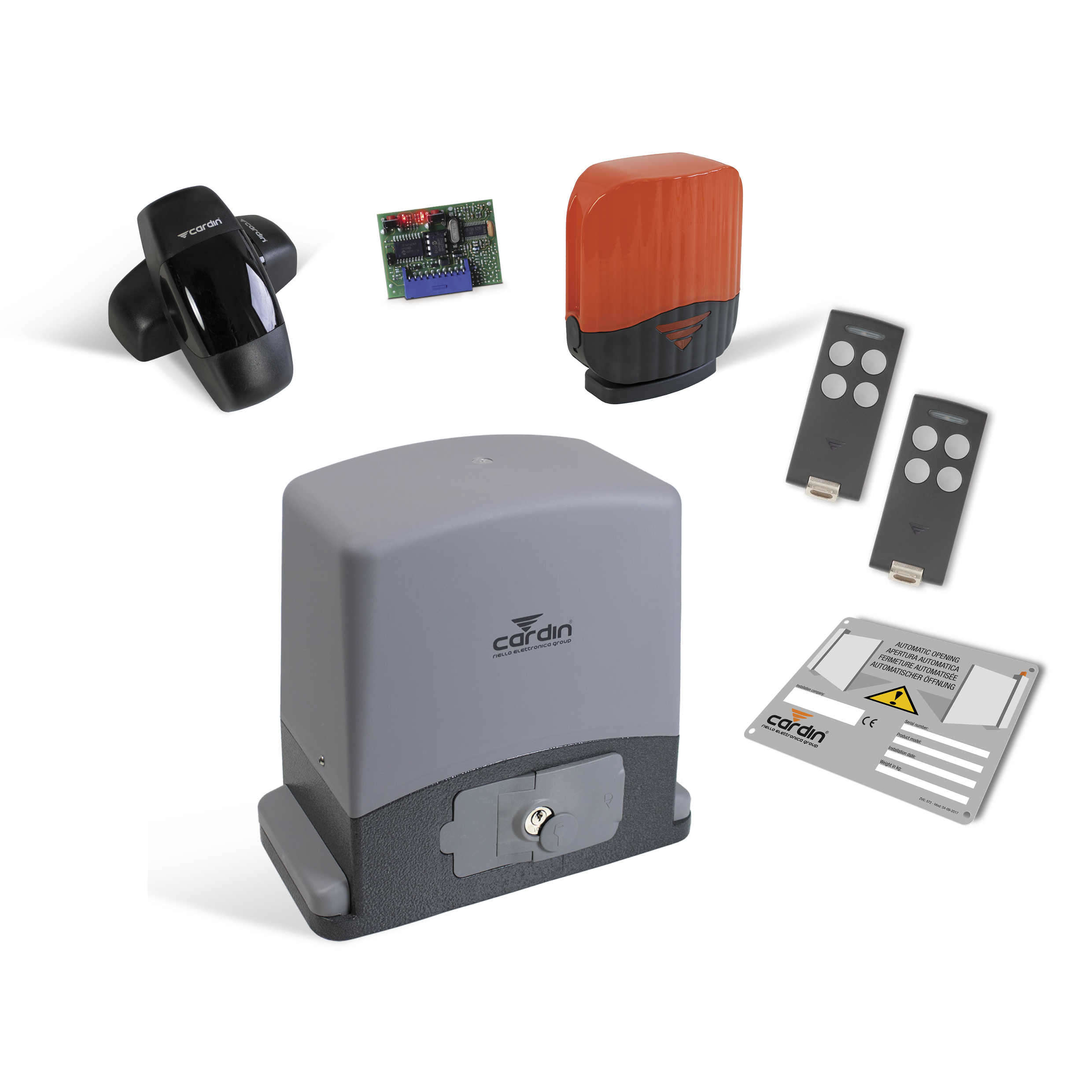

CONTENUTO DEL KIT :  KT-SLX624CB
SLX624CB
Motoriduttore elettromeccanico 24 V, con encoder, finecorsa magnetico
e centrale incorporata. Per cancelli fino a 5O0 Kg.
n. 1 – RSQ504OC2
Ricevente ad innesto rapido 2 canali .
n. 2 TXQ504C4
Trasmettitore rolling code 4 canali.
n. 1 CDR999
Coppia di fotocellule a superficie.
n. 1 ICON
Lampeggiante a LED
n. 1 – TARGA – INT
Targa di avvertenza Internazionale

KT-SLX624CB  / KT-SLX624 CB – GRUPPO ELETTROMECCANICO CON MOTORE 24V

KT-SLX624CB GRUPPO AUTOBLOCCANTE CARDIN CON ENCODER 24V PESO MAX. 500KG + BATTERIE NIMH PER CANCELLI SCORREVOLI
Il motore SLX624CB è una “macchina completa” che contiene al suo interno tutte le componenti
elettroniche e meccaniche atte a gestire il controllo della posizione dell’anta e le
funzioni di sicurezza dell’impianto.
Forte ed instancabile, comandato e controllato da un’elettronica evoluta,
è dotato di un potente motore alimentato a corrente continua coadiuvato
da un sistema cinematico a doppia riduzione ottimamente calibrato per ridurre al minimo
gli effetti delle sollecitazioni che lo spostamento di portoni pesanti può provocare sul motore e sulla struttura.

L’installazione è possibile su qualsiasi struttura sia a SX che a DX della luce passaggio.
Previsti modelli per uso abitativo e uso industriale.
L’utilizzo di motori a corrente continua, aumenta le prestazioni e le garanzie di un’alta efficienza, lunga
durata, servizio continuo ed estrema silenziosità.
Il programmatore integrato del Kit KT-SLX624 CB garantisce il controllo della posizione dell’anta tramite
encoder con programmazione ad autoapprendimento, questo riduce al minimo i
tempi di posa e rende ottimale la programmazione.
Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta.

Controllo operato dalla centrale si completa con le sicurezze antischiacciamento e le funzioni
di “soft start” e “soft stop”.
Compatibile con il sistema INTPRG-3G/WF che permette il controllo e la
programmazione dei parametri di sistema da postazioni remote.
È possibile asservire un motore su installazioni con cancelli scorrevoli contrapposti,
tramite un collegamento via filo, utilizzando i moduli Cardin MODCA.

SLX624CB – GRUPPO ELETTROMECCANICO CON MOTORE 24V

L’automazione è composta da un motoriduttore autobloccante
controllato tramite encoder magnetico con integrati:
– programmatore elettronico;
– ricevitore 433MHz FM;
– caricabatteria estraibile (SLX624CB);
– batterie NiMH.

L’elettronica di controllo del SLX624CB è dotata di un display LCD grafico
retroilluminato (128 x 128 pixel) in sei lingue diverse.
Consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura
del numero di manovre attuate dall’automazione e l’impostazione
rapida dei parametri del sistema tra i quali la modalità del tasto
dinamico, richiusura automatica, prelampeggio, attivazione
intermittente del lampeggiante, modalità di funzionamento della
lampada spia e delle fotocellule ecc.

Inoltre permette l’impostazione di 10 eventi (visualizzati su display),
grazie alla presenza del realtime clock, in modo da regolare aperture e
chiusure in diverse ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do).
Gli eventi si possono abilitare/disabilitare (nel caso di ferie)
oltre che dal menù anche da un canale radio.
L’apparecchiatura è dotata di un sicuro ed affidabile sistema di sblocco manuale con
azionamento a chiave personalizzata.

CARATTERISTICHE GENERALI SLX624CB

Alimentazione                                               Vac                   230
Frequenza                                                      Hz                    50
Corrente nominale assorbita                            A                       0,6
Potenza assorbita                                          W                       180
Intermittenza di lavoro                                   %                      70
Velocità di traslazione                                   m/min                13
Coppia max.                                                 Nm                    57
Temperatura di esercizio                               °C                       -20°…+55
Grado di protezione                                      IP                        44

DATI MOTORE SLX624CB
Alimentazione motore                                   Vdc                      24
Potenza massima assorbita                           W                         110
Corrente nominale assorbita                          A                          3

RICEVENTE INCORPORATA
Frequenza di ricezione                                   MHz                   433.92 / 868,3
Canali                                                            N°                       4
Funzioni gestibili                                             N°                       8
Codici memorizzabili                                       N°                       300 / 1000

ACCESSORI KT-SLX624 CB

CREMAGLIERA
in acciaio zincato per cancelli scorrevoli fino a 3000kg.
Particolarmente adatta per applicazioni industriali.
SLOAC – MODELLO A SALDARE
22mm x 22mm, modulo 4, spezzoni lunghezza 2m.
SLOAC2 – MODELLO CON ASOLE
30mm x 12mm, modulo 4, spezzoni lunghezza 1m.

CREMAGLIERA
in nylon rinforzato con fibra di vetro e anima in acciaio per cancelli scorrevoli
fino a 600kg.
CRENY1 – MODELLO CON 4 ASOLE DI FISSAGGIO POSTE AL DI SOTTO
30mm x 20mm, modulo 4, spezzoni lunghezza 1m.

CREMAGLIERA
in poliammide con anima in acciaio per cancelli scorrevoli
fino a 1500kg.
CREMP – MODELLO CON 6 ASOLE DI FISSAGGIO POSTE AL DI SOTTO
30mm x 20mm, modulo 4, spezzoni lunghezza 1m.
CRENY – MODELLO CON 6 ASOLE DI FISSAGGIO POSTE AL DI SOPRA
30mm x 20mm, modulo 4, spezzoni lunghezza 1m.

RVS – REGOLATORE DI VELOCITÀ
Il dispositivo va fissato sulla cremagliera in asse con il motore al fine di
recuperare la corretta scorrevolezza del cancello su impianti con leggeri difetti
di pendenza.

KBNIMH-1 : KIT CARICABATTERIA + BATTERIE NIMH
Permette il funzionamento del gruppo SL524 anche in assenza di rete.

KBNIMH-D  : KIT CARICABATTERIA + BATTERIE NIMH
Permette il funzionamento del gruppo SLX24DRACO anche in assenza di
rete.

MODCA :  MODULO DI SCAMBIO VIA CAVO
Il modulo permette lo scambio di informazioni via filo tra la centralina dei
motori e l’interfaccia Cardin 3G/WF ed il collegamento via filo per la funzione
master/slave di due motori.

MODBT : MODULO BLUETOOTH
Il modulo permette lo scambio di informazioni tramite Bluetooth tra la
centralina dei motori e l’interfaccia Cardin 3G/WF oppure direttamente tra le
centraline e le app CRD ONE e CRD TWO.
