KT-BL3924MCB

KT-BL3924MCB – KIT COMPLETO SERIE BL3924MCB  CON MOTORE 24V

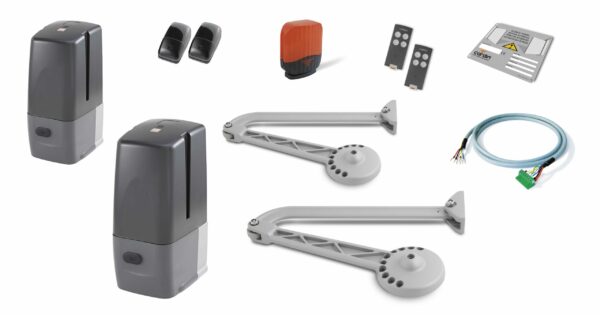

KT-BL3924MCB  – KIT COMPLETO SERIE BL3924MCB – CON ENCODER 24V PESO MAX. 400KG

POSSIBILITÀ D’IMPIEGO
L’apparecchiatura KT-BL3924MCB  è particolarmente indicata per cancelli con pilastri a
base ridotta fino a 150mm di larghezza. Ideale anche per cancelli con
cerniere disassate rispetto al filo pilastro e con ante fino a 3,5m di lunghezza, peso max. 400 kg.

BL3924MCB : GRUPPO AUTOBLOCCANTE MASTER
con motore 24V controllato tramite encoder, programmatore
elettronico, ricevitore 433MHz FM, caricabatteria e batterie NiMH.

BL3924S : GRUPPO AUTOBLOCCANTE SLAVE
per automatizzare la seconda anta.

BL3924ARM : 2 BRACCI ARTICOLATI STANDARD
in alluminio pressofuso verniciato.

TXQ504C4 : 2 TRASMETTITORI A 4 FUNZIONI
433MHz FM ROLLING CODE.

CDR999 : COPPIA DI FOTOCELLULE A SUPERFICIE
in classe 3 con ottica orientabile, portata 10m.

ICON : LAMPEGGIANTE A LED
24V – 230V con antenna incorporata.

CABPC10 : CAVO DI COLLEGAMENTO DA 10m
con tubetti terminali preisolati

TARGA-INT : TARGA DI AVVERTENZA INTERNAZIONALE
in PP multilingue.

DESCRIZIONE DEI COMPONENTI PRINCIPALI

L’ Automazione KT-BL3924MCB  autobloccante controllata tramite encoder con
integrati:
– programmatore elettronico;
– ricevitore 433MHz / 868MHz FM;
– caricabatteria estraibile;
– batterie NiMH.
L’apparecchiatura è particolarmente indicata per cancelli con pilastri
di grandi dimensioni con cerniere interne rispetto al filo pilastro. Ideale
anche per cancelli con ante fino a metri 3.5 di lunghezza (fino a 5m
nella versione braccio articolato, elettroserratura), peso max. 400kg.
Lo sblocco manuale si attua dopo la rimozione del portello a chiave
utilizzando la chiave esagonale in dotazione.
Braccio attuatore da ordinare separatamente.

BL3924MCB  – GRUPPO ELETTROMECCANICO CON MOTORE 24V

La serie PRO KT-BL3924MCB Automazioni autoprogrammabili complete per chiusure a battente ad una o due ante, composte di
un’apparecchiatura master con programmatore incorporato e una slave per l’automazione
della seconda anta asservita alla prima.
La sua installazione è estremamente facilitata dalla speciale piastra di fissaggio a muro (o
pilastro), realizzata in pressofusione di alluminio, è predisposta per ogni tipo di fissaggio e offre
un solido ancoraggio al motoriduttore.
La base di fissaggio robusta e compatta, consente l’applicazione dell’automazione anche su pilastri di dimensioni ridotte.
I bracci per il trasferimento del moto realizzati in alluminio pressofuso sono estremamente robusti e
dotati di snodi adatti ad ogni tipo di applicazione, per questo consentono di movimentare cancelli
a battente con caratteristiche costruttive diverse.

Centraline di Controllo a LCD

L’elettronica di controllo del kit KT-BL3924MCB (integrata nell’automazione master) è dotata di un display LCD grafico retroilluminato (128 x 128 pixel) in sei lingue diverse.
Consente la visualizzazione, tramite menù, di tutte le funzioni in atto, la lettura del numero
di manovre attuate dall’automazione.
Consente l’impostazione rapida dei parametri del sistema tra i quali la modalità del tasto dinamico,
richiusura automatica, prelampeggio, attivazione intermittente del lampeggiante,
modalità di funzionamento della lampada spia e delle fotocellule ecc.

Inoltre permette l’impostazione di 10 eventi (visualizzati su display),
grazie alla presenza del real-time clock, in modo da regolare aperture e chiusure in diverse
ore del giorno tenendo conto di 3 fasce settimanali (Lu-Ve, Sa-Do, Lu-Do).
Gli eventi si possono abilitare/disabilitare (nel caso di ferie) oltre che dal menù anche da un canale radio.
Il riposizionamento (qualora eventi estranei si manifestino sulla corsa dell’anta) interviene in
automatico. Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento
e le funzioni di “soft start” e “soft stop”.

Il Kit KT-BL3924MCB è compatibile con il sistema INTPRG-3G/WF che permette il controllo e la programmazione dei
parametri di sistema da postazioni remote.
Multi-decodifica:
La gamma ha come dotazione di serie il modulo multi-decodifica per il comando in remoto
(S449 – S486 – S504 – S508).

CARATTERISTICHE TECNICHE DELL’ATTUATORE BL3924MCB

Alimentazione motore                                                                Vdc                       24
Corrente nominale assorbita                                                     A                           2 3 2
Potenza assorbita                                                                         W                         50
Intermittenza di lavoro                                                                %                         70
Tempo di apertura 90°                                                                 s                          20 (16*)
Apertura massima                                                                         °                          130
Coppia massima                                                                            Nm                       300
Grado di protezione                                                                      IP                          44
* con l’utilizzo del braccio dritto

SPECIFICHE TECNICHE DELLE CENTRALINE

Alimentazione                                                                                Vac                        230
Corrente nominale assorbita                                                        A                           1,2
Potenza massima assorbita                                                           W                          250
Potenza in uscita per 1 o 2 motori                                                W                          60 + 60
Dispositivo di classe II                                                                    Cls

RICEVENTE INCORPORATA
Frequenza di ricezione                                                                   MHz                     433.92 / 868,3
Canali / funzioni gestibili                                                              N°                          4 / 8
Codici memorizzabili                                                                      N°                         300 / 1000
