KIT ARM 24

KIT ARM 24 – BRACCIO ARTICOLATO PER ANTE BATTENTI

ARM 24 – MOTORE FUORI PRODUZIONE
SOSTITUITO DAI MOTORI KT-BLGRIFFE24 ou KT-BLGRIFFE24T

KIT ARM 24 – MOTORE CON BRACCIO ARTICOLATO O SNODATO PER ANTE BATTENTI
Kit con 2 attuatori elettromeccanici 24 V per ante battenti fino a 3 metri.
Ideale per colonne molto larghe e dove il meccanismo a braccio articolato aiuta la fluidità  del movimento.
Sicuro grazie alla precisione e sensibilità  dell’encoder ed ai rallentamenti in apertura e chiusura.
Pratico grazie alla centrale con ricevente ad innesto rapido ed auto-apprendimento.
Affidabile grazie alla meccanica robusta ed al motore potente.

CONTENUTO DEL KIT ARM 24

ARM 24
Coppia di motoriduttori elettromeccanici irreversibili 230 V completi di braccio articolato.
T124/T624
Centrale di controllo (vedi anche pp. 88-89).
NOIRE OC2 / EDGE OC2
Ricevente ad innesto rapido 2 canali (vedi anche pp. 102-103).
NOIRE 2E / EDGE 2
Trasmettitore rolling code 2 canali (vedi anche pp. 102-103).
APRO
Selettore a chiave (vedi anche p. 118).
VEDO 180
Coppia di fotocellule orientabili (vedi anche p. 117).

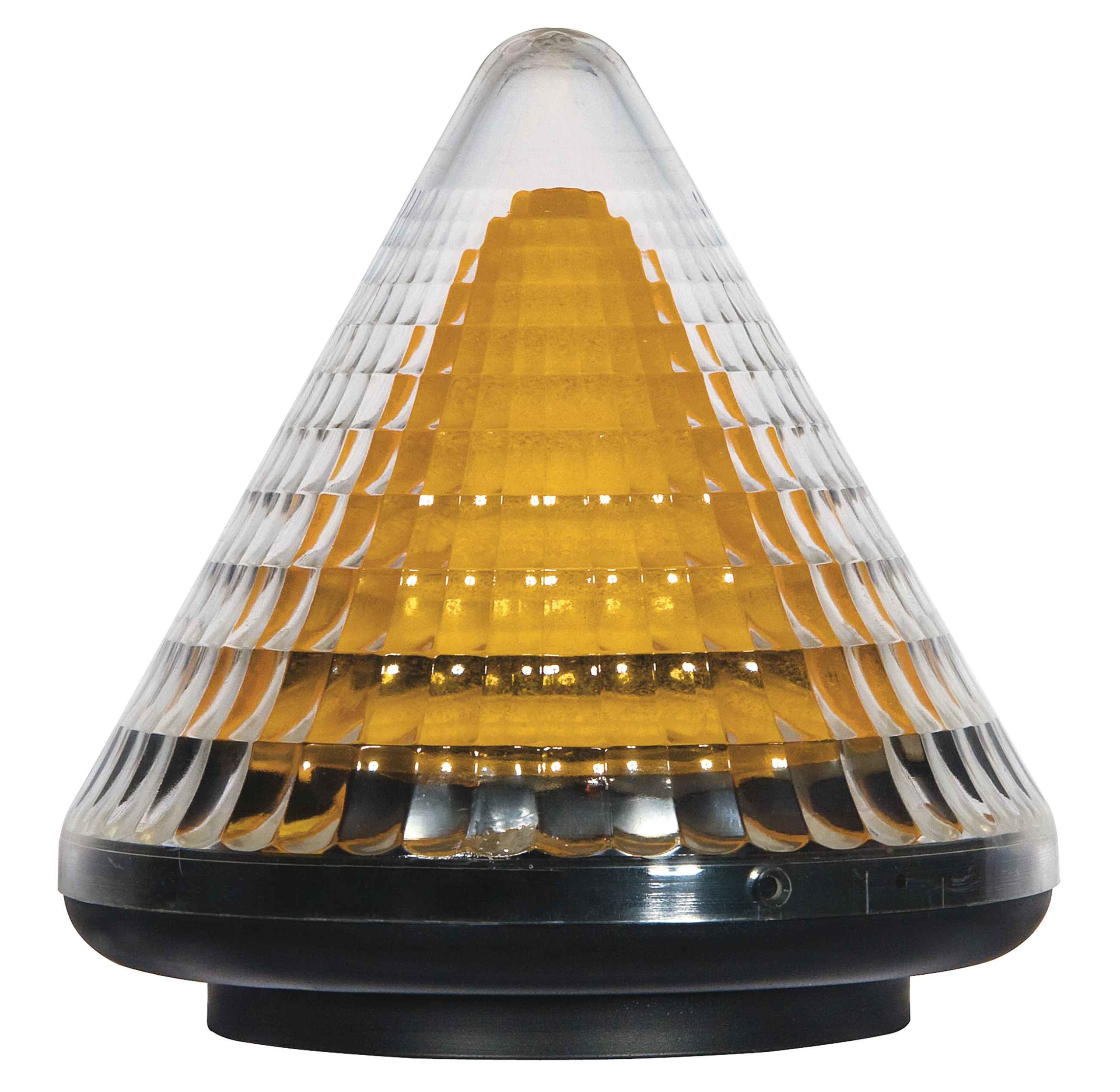

LACO 24AL
Lampeggiante con antenna (vedi anche p. 115).
SUPLACO
Supporto lampeggiante (vedi anche p. 115).
Accessori di montaggio e targa segnaletica inclusi.

CARATTERISTICHE MOTORE KIT ARM N
Tensione motore                                    24 V
Corrente max motore                            2×5 A
Potenza motore                                   2×120 W
Coppia massima                                 385 Nm
Peso max anta                                   200 Kg
Lunghezza max anta                          3000 mm
Angolo max di manovra                     130°
Intensità  cicli di lavoro                      intensivo
Condensatore                                    –
Encoder                                           SI
Finecorsa elettrici                              SI
Protezione termica                            –
Lubrificante grasso                           TS10

CARATTERISTICHE GENERALI KIT ARM N

Temperatura di funzionamento             -20 +55 °C
Grado di protezione                             IP 44
Peso                                                   33Kg

CARATTERISTICHE CENTRALE ELETTRONICA INCORPORATA KIT ARM N
Modello                                               T224
Tensione di alimentazione                      230 V
Tensione motore                                  24V
Corrente max                                      6,3 A
Compatibile con Sun Power                   SI
Rallentamento elettronico                     SI

ACCESSORI KIT ARM 24

ELV
Elettroserratura verticale/orizzontale 12 V.

BRLARM
Braccio snodato maggiorato per ante fino a 3,5 m.

BLA
Blocco anta
