GLZEN100E

GLZEN100E – MOTORIDUTTORE ELETTROMECCANICO PORTE SEZIONALI

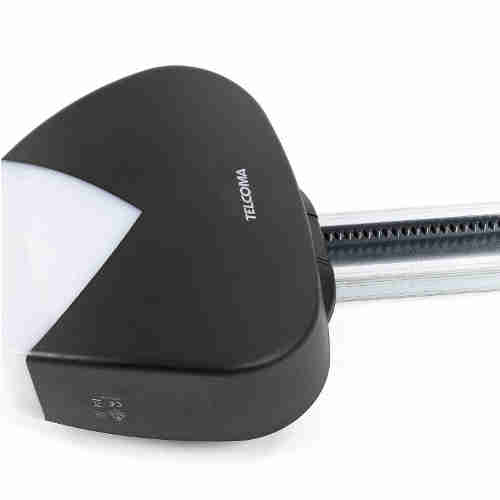

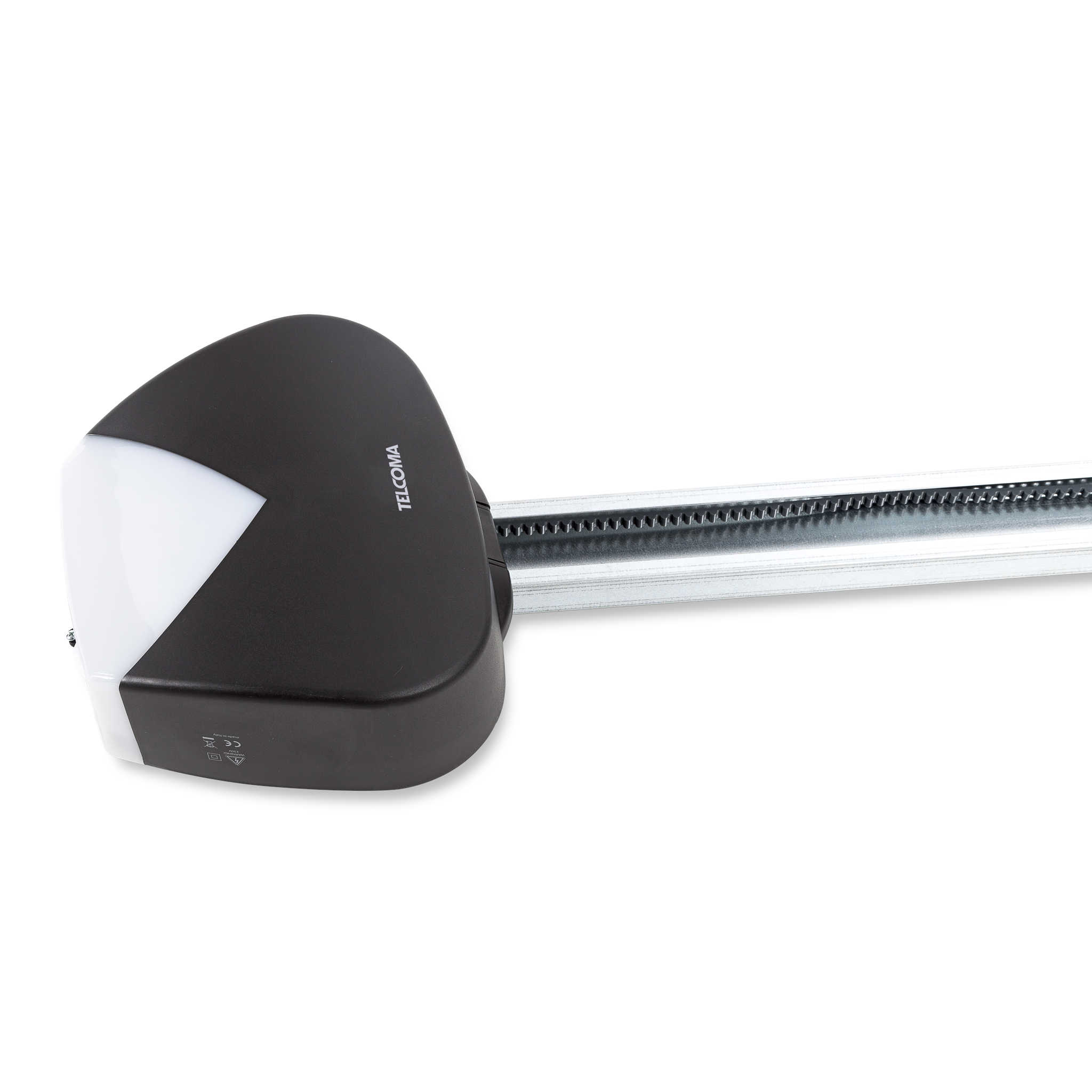

GLZEN100E / GL ZEN100E – MOTORIDUTTORE ELETTROMECCANICO PER PORTE SEZIONALI
Motoriduttore elettromeccanico 24 V ideale per porte residenziali sezionali e basculanti fino a 12 mq.
Completo di encoder e centrale incorporata, versioni con trazione a cinghia o catena.
Testato ed Approvato TUV.
Sicuro grazie alla precisione e sensibilità  dell’encoder ed ai rallentamenti in apertura e chiusura. Luce di cortesia incorporata a led.
Pratico grazie alla centrale con ricevente ad innesto rapido ed auto-apprendimento e all’ingresso per bordi sensibili bilanciati (EN 12978).
Versatile disponibile con guida unica o modulare componibile.

GLZEN100E / GL ZEN100E Motoriduttore elettromeccanico irreversibile per uso residenziale. Motore 24 Vdc con encoder, forza di
trazione max 1000 N.
Centrale con luce LED di cortesia incorporata.
Il motoriduttore è disponibile con guida unica o modulare componibile.
Entrambe le versioni con cinghia e catena hanno tutti gli elementi preassemblati sulla guida.

ZEN GB1U
Guida unica premontata con cinghia ed accessori.
ZEN GB2U
Guida modulare in 2 pezzi con cinghia ed accessori premontati.
ZEN GB3U
Guida modulare in 3 pezzi con cinghia ed accessori premontati.
ZEN GB4U
Guida modulare in 4 pezzi con cinghia ed accessori premontati.

CARATTERISTICHE MOTORE GLZEN100E / GL ZEN100E

Tensione motore                                    24V
Corrente max motore                             5A
Potenza motore                                      130 W
Forza di spinta                                        1000 N
Superfice max                                        12 m²
Velocità  tempo di manovra                      20 sec
Intensità  cicli di lavoro                            intensivo
Encoder                                                 SI
Finecorsa meccanici                                SI
Modello centrale comandi                        Z124

CARATTERISTICHE CENTRALE ELETTRONICA GLZEN100E / GL ZEN100E

Modello                                                     Z124
Tensione di alimentazione                           230 V
Corrente max                                            0,5 A
Rallentamento elettronico                           SI
Compatibile con Sun Power                        SI

CARATTERISTICHE GENERALI GLZEN100E / GL ZEN100E
Temperatura di funzionamento           -20 +55 °C
Grado di protezione                             IP 30
Peso                                                       5,5 Kgà

AUTOMAZIONI A TRAINO PORTE SEZIONALI CARDIN AUTOMATION SERIE GLZEN

GLZEN60E Automazione a traino a uso residenziale per porte sezionali e basculanti fino a
12m2. Un efficiente e robusto propulsore a 24V con centrale incorporato, dotato
di serie di tutti gli elementi che facilitano l’impiego in qualsiasi condizione di lavoro,
si innesta su una solida guida in acciaio con trasmissione attuata mediante ricircolo
di cinghia a scorrimento protetto disponibili in varie lunghezze.
Il comando viene dato da una logica evoluta basata su un sistema di controllo
dello spostamento dell’anta ad encoder con rallentamento in apertura e chiusura.
Il sistema si avvale di programmazione ad autoapprendimento e configurazione
delle funzioni tramite dip-switch.
L’automazione ha di serie la luce di cortesia e un ingresso specifico per
il bordo di sicurezza tipo 8K2.
Lo sblocco manuale, che sgancia il carrello dall’elemento di traino,
viene attuato tramite cordino, svincolando il portone dall’automazione.
Il riposizionamento del portone interviene in automatico qualora
eventi estranei si manifestino sulla corsa dell’anta. Il controllo operato
dalla centrale si completa con le sicurezze anti schiacciamento e le
funzioni di “soft start” e “soft stop”.
Tutti i prodotti della serie sono stati progettati e realizzati secondo le
normative di sicurezza vigenti e sono predisposti per il funzionamento
automatico, semiautomatico e con comando a distanza.
Open collector
L’automazione è predisposta per l’inserimento di una scheda radio ricevente
open collector che garantisce la compatibilità con tutte le serie di radiocomandi
disponibile nel catalogo Cardin.
Guida di scorrimento da ordinare separatamente.

ACCESSORI GLZEN100E / GL ZEN100E

SERIE OC2
Ricevente ad innesto rapido 2 canali.

CB24
Caricabatterie 24 V, da utilizzare con centrali 24 V.
SPB24
Scatola da esterno con 2 batterie 12V 7Ah

SUN POWER
Kit alimentazione a pannelli solari applicabile a tutte le automazioni a 24 Vdc.

KSN
Kit sbloccaggio dall’esterno per sezionalio basculanti. Con serratura cifrata.

BO
Braccio adattatore per porte basculanti a contrappesi.

ZEN ST2
Kit staffe di fissaggio supplementari.

SUPZEN
Staffa di aggancio maggiorata per porte pesanti.
