BLADE524

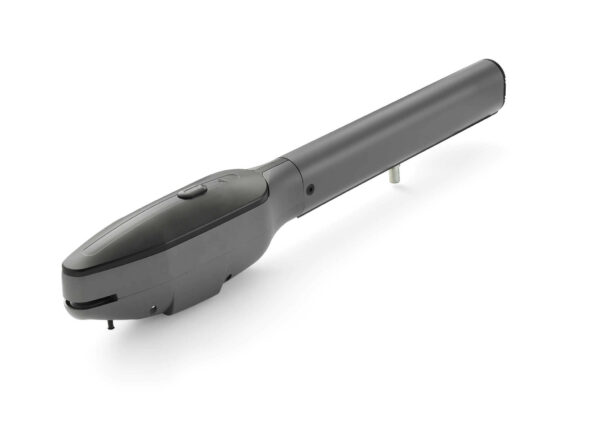

BLADE524  – PISTONE ELETTROMECCANICO 24V

BLADE524 per cancelli ante battenti 24v, attuatore elettromeccanico ideale per ante battenti fino a 5 metri.
Equipaggiato con encoder, sblocco con chiave cifrata e supporto posteriore oscillante.
Sicuro grazie alla precisione e sensibilità  dell’encoder.
Pratico nelle connessioni elettriche e nelle operazioni di sblocco manuale.
Versatile in tutte le sue varianti e accessori.
Affidabile con una robusta struttura in alluminio trattato anticorrosione.

BLADE324 POSSIBILITÀ D’IMPIEGO
Pistone elettromeccanico irreversibile 24V.
Automazione a vite senza fine per ante lunghezza max. 5m, peso max.
300kg.

BLADE524 PISTONE ELETTROMECCANICO 24V

Attuatore autobloccante con encoder.
Fornito con finecorsa meccanici.
Il sistema di riduzione garantisce il blocco dell’anta in chiusura.
Fornito di un kit ferramenta per il montaggio di un attuatore, staffe
anteriori e posteriori in acciaio zincato comprese.
Programmatore elettronico Cardin da ordinare separatamente T624.
Versione standard per ante lunghezza max. 3m, peso max. 250kg.

Affidabili e robusti gli attuatori serie BLADE524 a traslazione orizzontale in versione 24V
intensivo , si applicano con estrema facilità senza ricorrere ad opere murarie,
offrono un eccellente servizio in termini di numero di manovre e sono ideali per
l’applicazione su strutture con pilastri di tutte le dimensioni.
La serie BLADE sono disponibile nei modelli:
– autobloccante; Il sistema di riduzione garantisce il blocco dell’anta in chiusura.
– reversibile; necessita l’applicazione di un’elettroserratura per garantire il blocco
dell’anta in chiusura.

Le apparecchiature sono sprovviste di programmatore elettronico, per il suo
impiego si raccomanda l’utilizzo di programmatori elettronici Cardin T624 – T600.
Il controllo della posizione dell’anta, con l’ausilio dei fermi meccanici, avviene
tramite encoder con programmazione ad autoapprendimento, questo riduce al
minimo i tempi di posa e rende ottimale la programmazione.
Il riposizionamento interviene in automatico qualora eventi estranei si manifestino sulla corsa dell’anta.
Il controllo operato dalla centrale si completa con le sicurezze antischiacciamento
e le funzioni di “soft start” e “soft stop”.

In caso di assenza di tensione di rete la manovra manuale è garantita (nei modelli
autobloccanti) da un pratico sistema di sblocco-blocco a leva, protetta da chiave
di sicurezza, efficiente in tutte le condizioni.

Disponibile come accessorio anche il kit finecorsa elettrici per garantire un più
preciso controllo della posizione dell’anta.
L’automazione è predisposta per l’applicazione di un sistema di sblocco/blocco a
cordino da esterno azionabile a leva.

CARATTERISTICHE MOTORE BLADE524

Tensione motore                                    24V
Corrente max motore                            2 A
Potenza motore                                      60 W
Forza di spinta                                        1900 N
Peso max anta                                          250 Kg
Lunghezza max anta                               3000 mm
Intermittenza di lavoro                           70%
Angolo max di manovra                         110°
Corsa stelo                                                 500 mm
Velocita’  stelo                                            16 mm/s
Intensita’  cicli di lavoro                           intensivo
Tempo di apertura 90°                             20 s

CARATTERISTICHE CENTRALE ELETTRONICA BLADE524

Modello                                                    T624
Tensione di alimentazione                   230 V
Corrente max                                           2 A
Rallentamento elettronico                     SI
Compatibile con Sun Power                   SI

CARATTERISTICHE GENERALI BLADE3

Temperatura di funzionamento                -20 +55 °C
Grado di protezione                                      IP 44
Peso                                                                  24 Kg

ACCESSORI BLADE524

TRGKEY : 5 CHIAVI TRIANGOLARI
Chiavi triangolari in plastica.

SELLCK : SERRATURA A CILINDRO
Serratura a cilindro con due chiave.

FCAS : FINECORSA ELETTRICO
Kit finecorsa per ante fino a 3m

FCAL : FINECORSA ELETTRICO
Kit finecorsa per ante fino a 5m

BLA : BLOCCO ANTA MECCANICA
Blocco anta per installazioni con due ante e elettroserratura orizzontale.

BLASR : STAFFE REGOLABILI
Staffa regolabile anteriore e posteriori

BLSTA : STAFFE FISSE
Staffa fissa anteriore e posteriori
