ROCK230 -HLXCORE230 + KIT-ROCK2HL

ROCK230  – HALXCORE230 + KIT-ROCK2HL  : MOTORIDUTTORE INTERRATO a 230V

ROCK230 – MOTORE FUORI PRODUZIONE
SOSTITUITO DAL KIT : HLXCORE230 + KIT-ROCK2HL

ROCK 230 / ROCK230 – KIT-ROCK2HL + HLXCORE230  : MOTORIDUTTORE INTERRATO a 230V
Motoriduttore elettromeccanico interrato 24 V ideale per ante battenti fino a 3 metri.
Equipaggiato con encoder e sblocco facilitato.
Il KIT sostituisce il motore fuori produzione ROCK230 – ROCK 230
Sicuro grazie alla precisione e sensibilità  dell’encoder ed ai rallentamenti in apertura e chiusura.
Pratico grazie alla centrale con ricevente ad innesto rapido ed auto-apprendimento. Finecorsa regolabili
integrati nella cassa.
Affidabile con perfetta tenuta all’acqua ed una meccanica solida e robusta.

ROCK230-KIT-ROCK2HL + HLXCORE230  230V

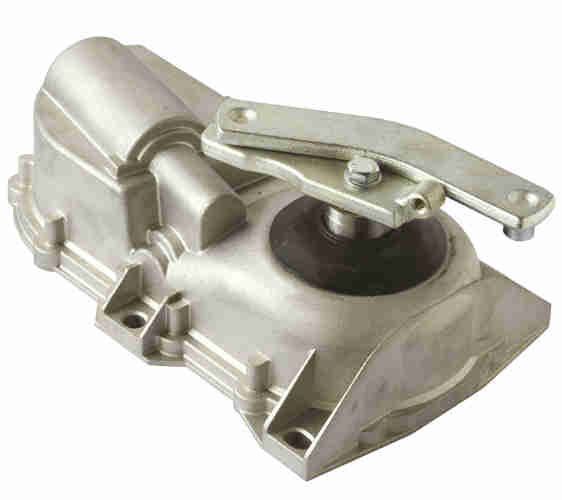

Motoriduttore elettromeccanico interrato 230 V, per ante fino a 3 m
comnpatibile con casse di fondazioni BOX ROCK

Si vous êtes électricien ou spécialiste en automatisme, appelez le +39.0558778855
ou écrivez un email à : commerciale@automazione-cancelli.net
pour obtenir un devis/offre et une remise supplémentaire

HLXCORE24 MOTEUR AUTOMATISMES ENTERRÉS
POUR PORTAILS BATTANTS CARDIN XCORE SÉRIE HL

Cet automatisme est constitué d’un ensemble qui prévoit l’emploi d’un
programmateur pour la gestion électronique de l’installation, un/deux opérateurs
autobloquants et étanches à l’eau, avec caissons de fondation et câble de
branchement spécial. L’opérateur électromécanique, fiable et robuste, assure un
service sans faille en toutes conditions de fonctionnement. Grâce à son système
de leviers pivotant sur bille, il transmet au vantail du portails battants un mouvement régulier
et silencieux.
Les caissons de fondation pour ROCK230  MOLE230 OR HLXCORE230 traités par galvanisation à chaud ou réalisés en acier inox
sont protégés durablement contre la corrosion.
L’idéal pour une application sur portails qui ne permettent pas une fixation sur le pilier
ou lorsque la configuration des lieux impose une occultation totale de l’automatisme.
Ces appareils étant dépourvus de programmateur électronique, pour l’utilisation il
est recommandé d’utiliser des programmateurs électroniques Cardin:
– PRG230M2 – T600 pour 1 ou 2 moteurs 230V;
– CC242ETOPCB – CC242EXTOPCB T124 T624 pour 1 ou 2 moteurs 24V.
Sur le modèle 24V ROCK230 MOLE 230 OR HLXCORE230 , le contrôle de la position du vantail s’effectue par le biais d’un
encodeur avec programmation par auto-apprentissage, ce qui réduit au maximum
les temps de pose et optimise la programmation. Le repositionnement intervient en
automatique si des évènements non liés au fonctionnement du PORTAILS BATTANTS surviennent
dans la zone de débattement.
Le contrôle effectué par la centrale se complète par les sécurités anti-coincement
et les fonctions “soft start” et “soft stop”.
L’électronique de contrôle visualise sur afficheur toutes les étapes de programmation
et le comptage du nombre de manoeuvres réalisées par la machine.
Le système de réduction, qui est irréversible, garantit le verrouillage du portail
en fermeture. La manoeuvre d’urgence s’effectue aisément, au moyen de la clé
personnalisée, en intervenant sur le dispositif de déverrouillage/verrouillage; le
réarmement se fait par embrayage automatique.

CARACTÉRISTIQUES DE L’OPÉRATEUR POUR MOTEUR HLXCORE230

Alimentation du moteur                                                       V 230Vac
Intensité absorbée                                                               A  1,9
Puissance absorbée                                                             W  470
Facteur de marche                                                               %  20
Temp d’ouverture                                                                 90° s  19,5
Temps d’ouverture                                                               110° s  25
Temps d’ouverture                                                               180° s  35
Couple maximal                                                                   Nm  290
Couple nominal                                                                    Nm –
Indice de protection                                                              IP 67
Compatible avec les CAISSONS DE FONDATION CAME

PROGRAMMATEUR ÉLECTRONIQUE AUTO-PROGRAMMABLE
POUR HLXCORE230

Programmateur pour la commande de deux moteurs 24V avec encodeur.
Doté de module multi-décodage S449-S486-S504-S508.
Compatible avec le système INTPRG-3G/WF qui permet le contrôle et la
programmation à distance des paramètres du système.

CC24ETOP:
PROGRAMMATEUR ÉLECTRONIQUE

CC242ETOPCB:
PROGRAMMATEUR + CHARGEUR DE BATTERIE + BATTERIES NiMH

CC242EXTOPCB:
PROGRAMMATEUR + CHARGEUR DE BATTERIE + BATTERIES NiMH

T600:
PROGRAMMATEUR ÉLECTRONIQUE
pour un ou deux moteurs 230V avec régulation de vitesse (au moyen de
ECU), ralentissement et encodeur. Il est prédisposé pour l’enfichage d’une
carte radio réceptrice open collector.

PRG230M2:
PROGRAMMATEUR ÉLECTRONIQUE AUTO-PROGRAMMABLE POUR HLXCORE230
Programmateur pour la commande de deux moteurs.
Sortie moteurs 230Vac. Puissance maxi. moteurs 470 + 470 W.
L’appareil est prédisposé pour l’insertion d’une carte radio réceptrice Cardin

T624:
PROGRAMMATEUR ÉLECTRONIQUE
pour un ou deux moteurs 24V avec régulation de vitesse (au moyen de
ECU), ralentissement et encodeur. Il est prédisposé pour l’enfichage d’une
carte radio réceptrice open collector.

SUNPOWER:
KIT D’ALIMENTATION
à panneaux solaires, applicable sur tous les automatismes 24Vdc.

KBNIMH-T1 :
KIT CHARGEUR DE BATTERIE + BATTERIES NiMH
Permet le fonctionnement des programmateurs 24V même en cas de coupure
de courant.

CABPC10:
CÂBLE LONGUEUR 10m
avec embouts pré-isolés pour HLXCORE24.

KBNIMH-1:
KIT CHARGEUR DE BATTERIE + BATTERIES NiMH
Permet le fonctionnement du programmateur CC242ETOP même en
cas de coupure de courant.

ACCESSORIES MOTEUR SLXCORE24 OR ROCK24

CAISSONS DE FONDATION ADAPTÉS À LA MISE EN TERRE
munis de leviers de fixation et butées mécaniques réglables.
HLBOX
– Traitement anticorrosion par galvanisation à chaud, dispositif de
déverrouillage à commander à part. Couvercle en acier galvanisé à chaud en standard.
HLBOXC
– Traitement anticorrosion par galvanisation à chaud, dispositif de
déverrouillage avec serrure chiffrée, intégré dans le groupe leviers/caisson.
Couvercle en acier galvanisé à chaud en standard.
Incompatible avec ACCHLXCORE360.
HLBOXI
– Structure entièrement en acier inox, dispositif de déverrouillage à
commander à part. Couvercle en acier inoxydable en standard.

HLBOXCAI – COUVERCLE EN ACIER INOX POUR CAISSONS DE FONDATION

SBLHL :
DISPOSITIF DE DÉVERROUILLAGE
avec serrure à clé personnalisée pour HLBOX-HLBOXI

SBLSHL.
DISPOSITIF DE DÉVERROUILLAGE
avec levier pour HLBOX-HLBOXI

ACCHLXCORE230 :
ACCESSOIRE POUR OUVERTURE À 360°
avec pignon et chaîne. Incompatible avec HLBOXC.

ACCHLXCORE360C :
ACCESSOIRE POUR OUVERTURE À 360°
avec pignon et chaîne pour HLBOXC.

BLA :
ARRÊT DE PORTAIL MÉCANIQUE
pour installations avec deux vantaux et serrure électrique horizontal.
