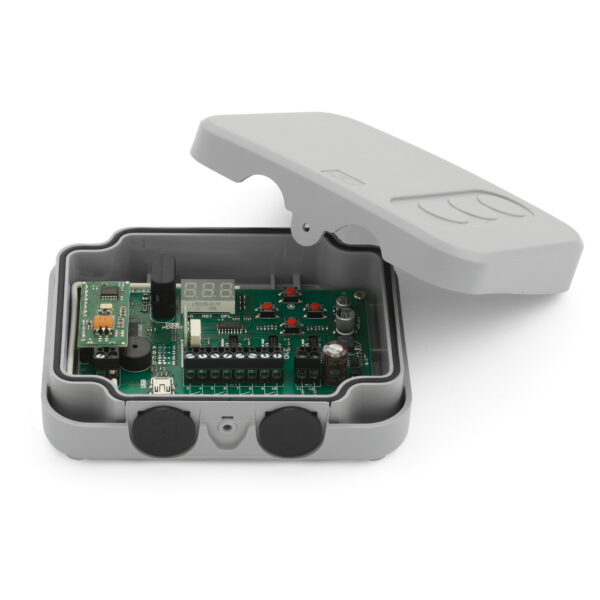

RCQ504W00 – INTERFACE MULTIPROTOCOLE  433MHz DANS LA BOÎTE (12/24 Vac-dc).

RCQ504W00 – INTERFACE MULTIPROTOCOLE  433MHz DANS LA BOÎTE (12/24 Vac-dc).
Décode le signal provenant, par radio, d’un TXQ504-508 ou, par
câble, d’un clavier DKS1000T/DKSDUALT et délivre en sortie un
signal digital Wiegand/ISO-3554 contenant le code de l’émetteur
activé en 13 formats différents.
Elle est dotée d’une connexion USB à un PC et d’une entrée
raccordable à un temporisateur ou à un interrupteur pour valider ou
invalider l’interface en différentes tranches horaires. Gestion Rolling
Code avec mémorisation de l’émetteur sur l’interface.
Alimentation 12/24Vac-dc.
Intensité absorbée 20mA.
Dimensions d’encombrement 148 x 118 x 40.
Boîtier pour l’extérieur en ABS – IP55.
Fréquence portante 433,92MHz – 868,3MHz.

Si vous êtes électricien ou spécialiste en automatisme, appelez le +39.0558778855
ou écrivez un email à : commerciale@automazione-cancelli.net
pour obtenir un devis/offre et une remise supplémentaire

RCQ504W00 – INTERFACE MULTIPROTOCOLE  433MHz

RCQ504W00 – INTERFACE MULTIPROTOCOLE
Les récepteurs sont disponibles dans les versions classiques de tous les systèmes
Cardin: récepteurs modulaires pour l’extérieur 12-24V, avec afficheur LCD et fonction
3G/Wi-Fi, radioprogrammateurs 230V sous coffret étanche à l’eau avec couvercle
abattant, récepteurs mini à introduire dans des appareils logés sous boîtier protégé,
récepteur à embrocher dans des appareils prédisposés à le recevoir:
– récepteur modulaire avec module multi-décodage S449-S486-S504-S508,
afficheur LCD et fonction 3G/Wi-Fi;
– récepteur modulaire sous coffret;
– récepteur modulaire avec afficheur;
– interface multiprotocole.
– récepteur mini 2 canaux, récepteur à carte 2 canaux;
– récepteur open collector 2 canaux;
– radioprogrammateur sous coffret;

RÉCEPTEUR AVEC AFFICHEUR LCD ET FONCTION 3G/Wi-Fi

Grâce à un module 2G-3G ou WiFi intégré dans l’appareil, un logiciel avancé et
un appareil de réception extrêmement performant, le récepteur permet de gérer
à distance (sans limite) n’importe quelle installation nécessitant un système de
commande par radio (automatisations d’accès, contrôles d’accès, parkings, etc….).
Il trouve sa meilleure application sur des installations avec un grand nombre
d’utilisateurs (jusqu’à 3000 émetteurs mémorisables), et nécessitant de fréquentes
mises à jour et modifications de la configuration des codes. La connexion USB, les
touches de programmation et réglage, ainsi que la clarté de l’affichage permettent de
programmer l’appareil en toute autonomie.
Pour la gestion de l’installation, cet appareil dispose des fonctions de mémorisation/
effacement des codes émetteurs et de programmation du mode de fonctionnement
de chaque sortie.
Le récepteur est en mesure de gérer jusqu’à quatre modules de canal programmables
(impulsif/ON-OFF/temporisé, type de contact N.O./N.F., reset à l’allumage). Dispose
en outre d’une horloge en temps réel permettant de définir des plages horaires
d’activation des sorties, ainsi que d’une mémoire non-volatile enregistrant les activités
de ces dernières (plus de 100 000), lesquelles peuvent ensuite être téléchargées
et consultées via connexion courante.

CARDINTX_SW

Le logiciel CARDINTX_SW, téléchargeable
depuis le site www.cardin.fr, permet la gestion des utilisateurs mémorisés en utilisant
un des trois moyens de connexion suivants: direct par câble USB, par module 2G/3G
au moyen du réseau de communication mobile ou par module WiFi. Il est possible
d’activer à distance une ou plusieurs sorties par appel téléphonique ou SMS, avec
module 2G/3G installé, ou par App. De surcroît, quatre entrées indépendantes sont
disponibles pour le monitorage des appareils extérieurs. Leur paramétrage permet
de recevoir des alertes via mail. Il est possible de configurer sur le logiciel Cardin,
les 4 entrées disponibles dans le récepteur selon les besoins de l’installation. Dès
apparition d’un état spécifique des entrées (récupération de l’état de la position de la
porte, des sécurités, présence/absence d’alimentation…), le récepteur enverra une
notification personnalisée aux adresses mails préenregistrées. Grâce à ce système, le
récepteur 3G dévient un réel outil d’aide à la maintenance.

ACCESSORIES  RCQ504W00 – INTERFACE MULTIPROTOCOLE

MODULE RÉCEPTEUR/TRANSCEIVER AU QUARTZ (433MHz)
Superhétérodyne en FM avec filtre digital.
Versions unidirectionnels (DG) et bidirectionnels (BD).
RF sans décodage, adapté à la réception de signaux digitaux.
Tension: 5Vdc – Intensité absorbée: 15mA.
Dimensions d’encombrement 40 x 20 x 13.
JRF433QFMDG1
JRF868QFMDG1
JRF433QFMBD0
JRF868QFMBD0

MCCMORPHM1 : FICHE À 1 RELAIS PROGRAMMABLE (S504 – S508)
Programmation du relais sur une des fonctions dans le récepteur.

MODULES DE MÉMOIRE DES CODES
Amovibles et dotés de mémoire non volatile de type EEPROM, ils
contiennent les codes du système.
MCC24LC64 :MÉMOIRE À 1000 CODES
(RÉCEPTEUR AVEC AFFICHEUR S504D1-S508D1) VERTICALE
ZGB24LC64-I/P : MÉMOIRE À 1000 CODES (S504 – S508)
ADAPTATEUR POUR RÉCEPTEUR À CARTE
Permet d’utiliser sur le bornier les contacts du connecteur AMP à 10
voies des récepteurs à carte.

ANS400 : ANTENNE POUR RÉCEPTEURS 433MHz
ANQ800-1 : ANTENNE POUR RÉCEPTEURS 868MHz

ZVCRG58 : CÂBLE COAXIAL RG58 (au mètre)

ANSKITGSMWF10 : KIT RALLONGE ANTENNE 2G – 3G Wi-Fi 10m SMA-M
ANSKITGSMWF5  : KIT RALLONGE ANTENNE 2G – 3G Wi-Fi 5m SMA-M

XRP03                     : BATTERIE AU LITHIUM 3V (2 X CR2032)
