KT-SLACEFAST

KT-SLACEFAST KIT avec motoréducteur électromécanique 24 V, avec encodeur,
fin de course magnétique et unité de commande intégrée. Pour portails jusqu’à 300 kg.
Motoréducteur électromécanique idéal pour portails coulissants résidentiels.
Complet avec encodeur, fins de course magnétiques et unité de contrôle avancée incorporée.
Sûr grâce à la précision et à la sensibilité de l’encodeur et aux ralentissements en ouverture et fermeture.
Pratique grâce au récepteur à montage rapide et à la possibilité de loger les batteries tampon à l’intérieur de l’ACE.
Déplace rapidement la porte jusqu’à 16 mètres/minute avec possibilité de réglage de la vitesse.
Fiable avec une base robuste en aluminium traité anticorrosion et un puissant moteur 24 Vdc monté
sur roulements.

KT-SLACEFAST KIT
Motoréducteur électromécanique 24 V, avec encodeur, fin de course magnétique et unité de commande intégrée.
Pour portails jusqu’à 300 kg.

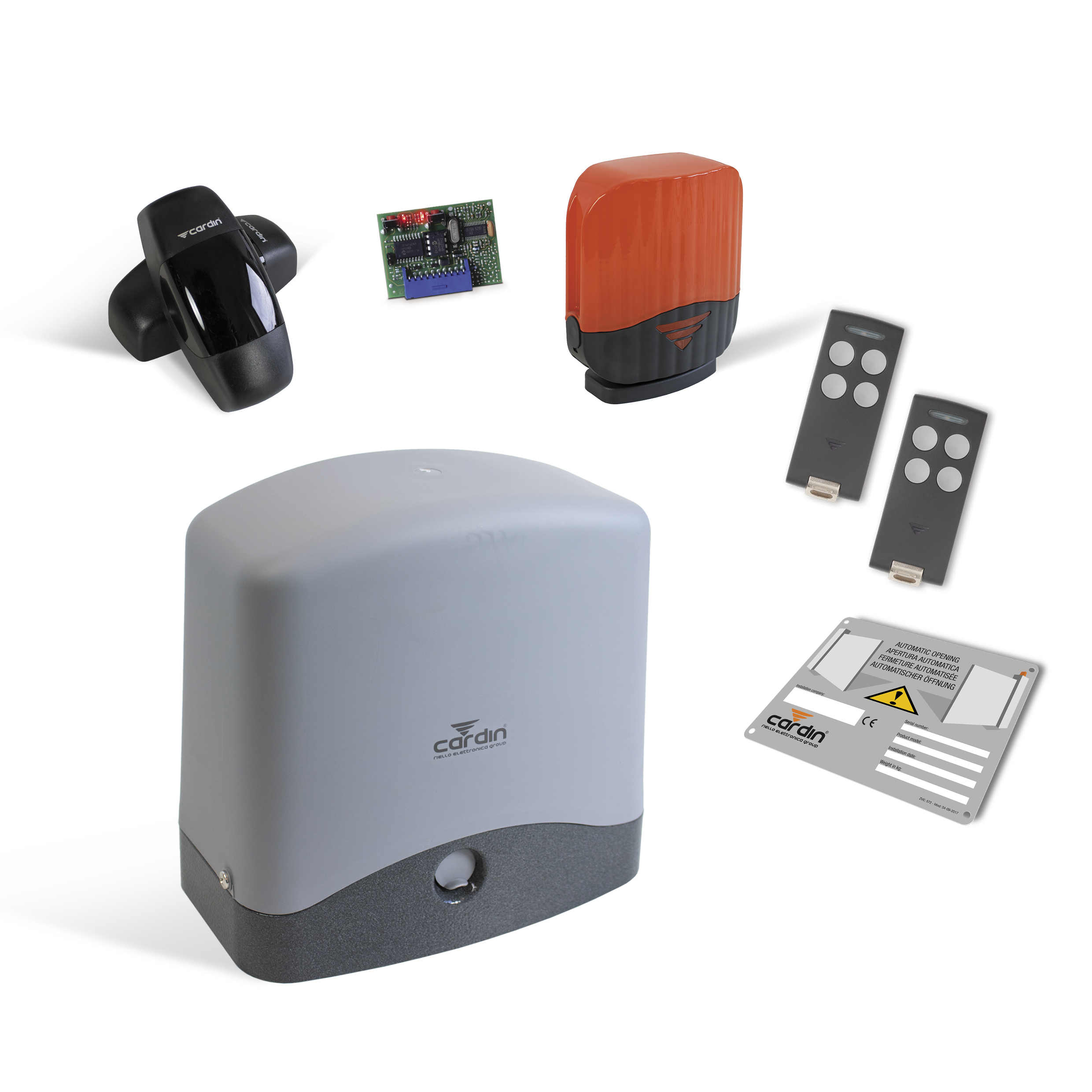

CONTENU DU KIT KT-SLACEFAST : KT-SLACEFAST

1 : SLACEFAST Motoréducteur électromécanique 24 V, avec encodeur, fin de course magnétique
et panneau de commande intégré. Pour portails jusqu’à 300 kg.

1 : NOIRE OC2 /EDGE OC2 /RSQ504OC2 – RÉCEPTEUR À CARTE 2 CANAUX
Récepteur à connexion rapide à 2 canaux.
2 : NOIRE 2E /BORD 2 /TXQ504C2 – TÉLÉCOMMANDES RADIO 4 CANAUX
Émetteur à code tournant à 2 canaux.

1. VEDO180 : PAIRE DE CELLULES PHOTOÉLECTRIQUES, APPLICATION EN SAILLIE
avec têtes optiques orientables, portée 25m.
1. ICON : CLIGNOTEUR À LED
24V – 230V avec antenne intégrée.
1. TARGA-INT : PANNEAU D’AVERTISSEMENT INTERNATIONAL
multilingue en PP.

Si vous êtes électricien ou spécialiste en automatisme, appelez le +39.0558778855
ou écrivez un email à : commerciale@automazione-cancelli.net
pour obtenir un devis/offre et une remise supplémentaire

SLACEFAST AUTOMATISMES AUTO-PROGRAMMABLES POUR PORTAILS COULISSANTS

SLACEFAST CARDIN AUTOMATION SÉRIE SLACE
Motoréducteurs électromécaniques avec électronique de contrôle intégrée,
conçue pour gérer le contrôle de la position du portail et les fonctions de sécurité
de l’installation. Parfaitement indiqués pour portails coulissants résidentiels, ils sont
en mesure de manoeuvrer le portail à une vitesse (réglable) de l’ordre de 16
mètres/minute.
Forts, rapides, commandés et contrôlés par une électronique avancée, ils sont
équipés d’un puissant moteur alimenté en courant continu, associé à un système
cinématique parfaitement équilibré afin de réduire au maximum les effets des
contraintes que le déplacement de portes/portails est susceptible de provoquer
sur le moteur et sur la structure.
Caisson du réducteur en aluminium moulé sous pression. Dans ce caisson opère
un système de réduction à vis sans fin avec lubrification par graisse.
Grâce à leur robuste base en acier traité anticorrosion, ils peuvent être installés sur
toute structure, aussi bien à gauche qu’à droite du passage.
L’utilisation de moteurs alimentés en courant continu en augmente les
performances et garantit une haute efficience, une longue durabilité, ainsi qu’un
service continu et extrêmement silencieux.
Le programmateur intégré garantit le contrôle de la position du portail par le
biais d’un encodeur et programmation par auto-apprentissage, ce qui réduit au
maximum les temps de pose et optimise la programmation.
Le repositionnement intervient en automatique si des évènements non liés au
fonctionnement du portail surviennent sur sa course. Le contrôle effectué par la
centrale se complète par les sécurités anti-coincement et les fonctions “soft start”
et “soft stop”.
MOTEUR SLACEFAST Open collector
La gamme d’appareils est prédisposée pour l’enfichage d’une carte radio
réceptrice open collector qui garantit la compatibilité avec toutes les séries de
télécommandes radio figurant sur le catalogue Cardin.

CARACTÉRISTIQUES GÉNÉRALES SLACEFAST

Alimentation                                  Vac           230
Fréquence                                     Hz            50
Courant nominal absorbé               A              0,5
Puissance absorbée                      W              115
Facteur de marche                        %             40
Vitesse d’entraînement                  m/min      10…16
Couple maxi.                                 Nm          15
Température de fonctionnement     °C            -20°…+55
Indice de protection                       IP            44
* avec le réchauffeur HOT installé

CARACTÉRISTIQUES DU MOTEUR SLACEFAST
Alimentation du moteur                          V  24Vdc
Puissance maximum absorbée                W 120
Courant maximum absorbé                     A 4
RÉCEPTEUR EN OPTION
La gamme d’appareils est prédisposée pour l’enfichage d’une carte radio réceptrice open collector qui
garantit la compatibilité avec toutes les séries de télécommandes radio figurant sur le catalogue Cardin.

ACCESSORIES MOTEUR SLACEFAST

SUNPOWER : KIT D’ALIMENTATION
à panneaux solaires, applicable sur tous les automatismes 24Vdc.
KIT SBLESTEVO : KIT DE DÉVERROUILLAGE
de l’extérieur avec câble en acier.
ADFCSM : ADAPTATEUR FINS DE COURSE MAGNÉTIQUES
de open collector à N.F.
HOT : RÉCHAUFFEUR ÉLECTRONIQUE
avec sonde de température pour moteurs 230V.
TS20 – TS40 : BIDON D’HUILE
de 5 litres pour SLEVO800.
de 5 litres pour SLEVO1200.
RVS : RÉGULATEUR DE VITESSE
Ce dispositif a pour fonction de rétablir le roulement correct du portail sur
installations qui présentent un faible dénivelé. Il doit être fixé sur la crémaillère
de façon à ce qu’il soit aligné avec le moteur.
MODBT2 : MODULE BLUETOOTH
Ce module permet l’échange d’informations par bluetooth entre la centrale
des moteurs et l’interface Cardin 3G/WF ou directement entre les centrales
et les applications CRD ONE et CRD TWO.

CRÉMAILLÈRE
en acier galvanisé pour portails coulissants jusqu’à 3000kg.
Particulièrement indiquée pour des applications industrielles.
MODÈLE À SOUDER
22mm x 22mm, module 4, tronçons de 2m.
MODÈLE AVEC TROUS OBLONGS
30mm x 12mm, module 4, tronçons de 1m.

CRÉMAILLÈRE
en nylon armé en fibre de verre et âme en acier pour portails coulissants
jusqu’à 500kg.
MODÈLE AVEC 4 TROUS OBLONGS DE FIXATION EN PARTIE BASSE
30mm x 20mm, module 4, tronçons de 1m.

CRÉMAILLÈRE
en polyamide avec âme en acier pour portails coulissants jusqu’à 800kg.
MODÈLE AVEC 6 TROUS OBLONGS DE FIXATION EN PARTIE BASSE
30mm x 20mm, module 4, tronçons de 1m.
MODÈLE AVEC 6 TROUS OBLONGS DE FIXATION EN PARTIE HAUTE
30mm x 20mm, module 4, tronçons de 1m.
