KT-RQM504C1-TXQ504C2 KIT

KT-RQM504C1 TXQ504C2 – MINI RÉCEPTEUR MONOCANAL 433MHz (12/24Vac-dc)
TXQ504C2 – ÉMETTEUR PRÉCODÉ 2 FONCTIONS (433MHz

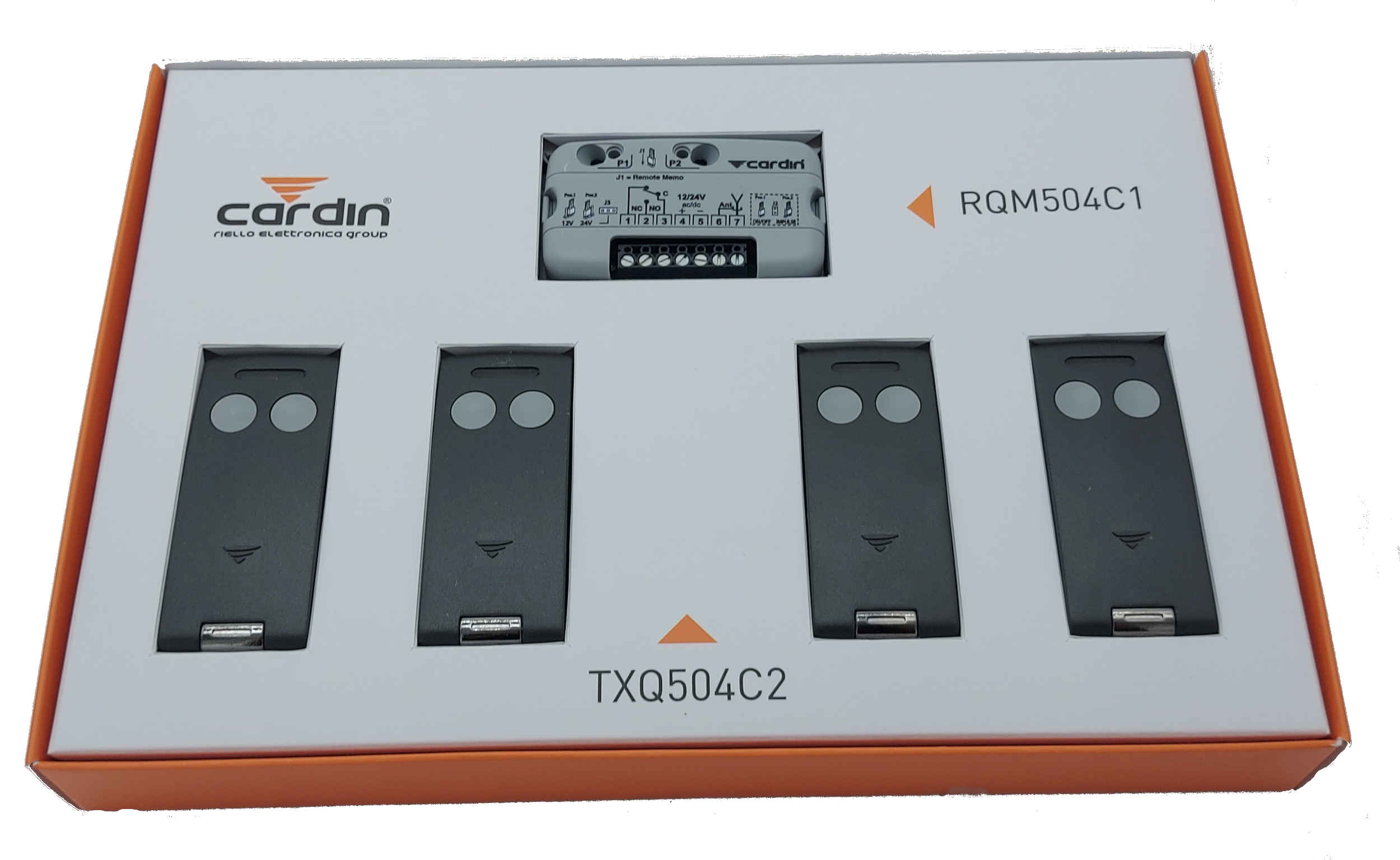

KIT-RQM504C1 TXQ504C2 – MINI RÉCEPTEUR MONO CANAL + TXQ504C2 – ÉMETTEUR PRÉCODÉ 2 FONCTIONS (433MHz)

KITKT-RQM504C1 TXQ504C2 est composé de :
n. 1 – RQM504C1 – MINI RÉCEPTEUR MONOCANAL 433MHz (12/24Vac-dc)
N. 4 – TXQ504C2 – RADIOCOMMANDE NUMÉRIQUE À QUARTZ AVEC CODES ROLLING
Fonction émetteur de télécommande précodée à 2 canaux (433 MHz)

KT-RQM504C1  TXQ504C2 : DESCRIZIONE DEGLI ARTICOLI RICEVENTE E TRASMETTITORE

RQM504C1 – MINI RÉCEPTEUR 1 CANAL (12/24Vac-dc)
Circuit électronique avec connexion sur bornier à 7 voies.
Canaux configurables en ON/OFF ou impulsifs.
Possibilité de mémoriser jusqu’à 1000 codes.
Coffret IP20 pour montage interne.
Dimensions d’encombrement 89 x 48 x 22.
TXQ504C2 – ÉMETTEURS PRÉ-CODÉ – ÉMETTEUR 2 FONCTIONS
Boîtier en matière plastique antichoc.
Alimentation 3V par batterie au lithium CR2032.
Dimensions d’encombrement 35 x 80 x 11.

Si vous êtes électricien ou spécialiste en automatisme, appelez le +39.0558778855
ou écrivez un email à : commerciale@automazione-cancelli.net
pour obtenir un devis/offre et une remise supplémentaire

TÉLÉCOMMANDES RADIO

433MHz – 868MHz FM ROLLING CODE
2128 COMBINAISONS DE CODE
MÉMORISATION DE L’ÉMETTEUR À DISTANCE
RFID: MÉMOIRE WIRELESS
ANTENNE ANS400 – ANQ800-1
Système de commande radio de nouvelle génération offrant un haut niveau de sécurité, garanti par la cryptographie
de 128 bits. Ce système regroupe au sein d’un seul et même protocole de travail une série d’appareils spécifiques,
adaptés à la commande à distance de systèmes d’automatisation et de sécurité. Des solutions pour répondre à
tous les cas de figure, tels que la commande de systèmes d’automatisation de portes et portails, la commande
et le contrôle de systèmes d’automatisation de stores bannes et volets roulants, l’activation de systèmes d’alarme,
le contrôle d’accès et tout type d’activation ON-OFF ou temporisée. La télécommande S504 – S508 offre à qui
l’utilise une haute efficacité et un confort d’utilisation maximal, et à l’installateur une grande praticité de mise en
oeuvre et de gestion.

ÉMETTEURS DIGITAUX À CODES ROLLING 128 BITS AVEC 2/4/8 CANAUX

Les émetteurs, alimentés par une batterie au lithium 3V (1 x CR2032), ont une portée allant de 100 à 150 mètres. Ils
sont pré-codés à l’usine avec un numéro d’identification unique, indiqué à l’arrière, afin de permettre la mémorisation
en groupes sur le récepteur, et peuvent être validés à distance, sans la présence des récepteurs, mais en utilisant
simplement un autre émetteur déjà mémorisé dans l’installation. Ils sont dotés d’une fonction de verrouillage des
touches qui, une fois activée, les protège contre les utilisations abusives, et d’un système d’extinction automatique
qui se déclenche au bout de 20 secondes d’activation continue (pour réduire la consommation de la batterie). Les
émetteurs bidirectionnels (transceiver) reçoivent un signal de confirmation ce qui permet de contrôler l’exécution de
la commande même quand l’installation d’automatisation se trouve hors de vue.
RÉCEPTEURS AU QUARTZ (POSSIBILITÉ DE MÉMORISER JUSQU’À UN NOMBRE MAXIMUM DE 1000 CODES
USAGERS)
Les récepteurs sont disponibles dans les versions classiques de tous les systèmes Cardin: récepteurs modulaires
12-24V sous boîtier étanche IP55 pour l’extérieur, avec afficheur LCD et fonction 3G/WF, récepteurs mini à associer
à des appareils sous boîtier protégé, récepteur à embrocher sur appareils prédisposés à le recevoir. Une unité de
programmation des codes et mémoire via USB permet la mémorisation des émetteurs par groupes et la validation
à distance de la mémorisation, grâce à la technologie RFID mise en oeuvre dans les émetteurs.
CANAUX ÉMETTEURS DISPONIBLES 2-4-8
CANAUX TRANSCEIVER DISPONIBLES 2-4
PORTÉE 100 – 150 m
NOMBRE DE CODES PRÉCODIFIABLES plus de 4 milliards

TÉLÉCOMMANDE RADIO DIGITALE AU QUARTZ À CODES ROLLING
TÉLÉCOMMANDES RADIO

RÉCEPTEUR ELECTRONIQUE RQM504C1 / RQM 504C1

Les récepteurs RQM504C1 / RQM 504C1 sont disponibles dans les versions classiques de tous les systèmes
Cardin: récepteurs modulaires pour l’extérieur 12-24V, avec afficheur LCD et fonction
3G/Wi-Fi, radioprogrammateurs 230V sous coffret étanche à l’eau avec couvercle
abattant, récepteurs mini à introduire dans des appareils logés sous boîtier protégé,
récepteur à embrocher dans des appareils prédisposés à le recevoir:
– récepteur modulaire avec module multi-décodage S449-S486-S504-S508,
afficheur LCD et fonction 3G/Wi-Fi;
– récepteur modulaire sous coffret;
– récepteur modulaire avec afficheur;
– récevoir mini 2 canaux, récepteur à carte 2 canaux;
– récepteur open collector 2 canaux;
– radioprogrammateur sous coffret;
– interface multiprotocole.

RÉCEPTEUR ELECTRONIQUE AVEC AFFICHEUR LCD ET FONCTION 3G/Wi-Fi

Grâce à un module 2G-3G ou WiFi intégré dans l’appareil, un logiciel avancé et
un appareil de réception extrêmement performant, le récepteur permet de gérer
à distance (sans limite) n’importe quelle installation nécessitant un système de
commande par radio (automatisations d’accès, contrôles d’accès, parkings, etc….).
Il trouve sa meilleure application sur des installations avec un grand nombre
d’utilisateurs (jusqu’à 3000 émetteurs mémorisables), et nécessitant de fréquentes
mises à jour et modifications de la configuration des codes. La connexion USB, les
touches de programmation et réglage, ainsi que la clarté de l’affichage permettent de
programmer l’appareil en toute autonomie.
Pour la gestion de l’installation, cet appareil dispose des fonctions de mémorisation/
effacement des codes émetteurs et de programmation du mode de fonctionnement
de chaque sortie.
Le récepteur est en mesure de gérer jusqu’à quatre modules de canal programmables
(impulsif/ON-OFF/temporisé, type de contact N.O./N.F., reset à l’allumage). Dispose
en outre d’une horloge en temps réel permettant de définir des plages horaires
d’activation des sorties, ainsi que d’une mémoire non-volatile enregistrant les activités
de ces dernières (plus de 100 000), lesquelles peuvent ensuite être téléchargées
et consultées via connexion courante.

logiciel CARDINTX_SW,

Le logiciel CARDINTX_SW, téléchargeable
depuis le site www.cardin.fr, permet la gestion des utilisateurs mémorisés en utilisant
un des trois moyens de connexion suivants: direct par câble USB, par module 2G/3G
au moyen du réseau de communication mobile ou par module WiFi. Il est possible
d’activer à distance une ou plusieurs sorties par appel téléphonique ou SMS, avec
module 2G/3G installé, ou par App. De surcroît, quatre entrées indépendantes sont
disponibles pour le monitorage des appareils extérieurs. Leur paramétrage permet
de recevoir des alertes via mail. Il est possible de configurer sur le logiciel Cardin,
les 4 entrées disponibles dans le récepteur selon les besoins de l’installation. Dès
apparition d’un état spécifique des entrées (récupération de l’état de la position de la
porte, des sécurités, présence/absence d’alimentation…), le récepteur enverra une
notification personnalisée aux adresses mails préenregistrées. Grâce à ce système, le
récepteur 3G dévient un réel outil d’aide à la maintenance.

ACCESSOIRES RECEVOIR RQM504C1 / RQM 504C1

MODULE RÉCEPTEUR/TRANSCEIVER AU QUARTZ (433MHz – 868MHz)
Superhétérodyne en FM avec filtre digital.
Versions unidirectionnels (DG) et bidirectionnels (BD).
RF sans décodage, adapté à la réception de signaux digitaux.
Tension: 5Vdc – Intensité absorbée: 15mA.
Dimensions d’encombrement 40 x 20 x 13.
JRF433QFMDG1
JRF868QFMDG1
JRF433QFMBD0
JRF868QFMBD0

MCCMORPHM1 :
FICHE À 1 RELAIS PROGRAMMABLE (S504 – S508)
Programmation du relais sur une des fonctions dans le récepteur.

MODULES DE MÉMOIRE DES CODES
Amovibles et dotés de mémoire non volatile de type EEPROM, ils
contiennent les codes du système.
MCC24LC64 : MÉMOIRE À 1000 CODES
(RÉCEPTEUR AVEC AFFICHEUR S504D1-S508D1) VERTICALE
ZGB24LC64-I/P: MÉMOIRE À 1000 CODES (S504 – S508)

RSQSPP:
ADAPTATEUR POUR RÉCEPTEUR À CARTE
Permet d’utiliser sur le bornier les contacts du connecteur AMP à 10
voies des récepteurs à carte.

ANS400:
ANTENNE POUR RÉCEPTEURS 433MHz
ANQ800-1:
ANTENNE POUR RÉCEPTEURS 868MHz

ZVCRG58:
CÂBLE COAXIAL RG58 (au mètre)

ANSKITGSMWF10 :
KIT RALLONGE ANTENNE 2G – 3G Wi-Fi 10m SMA-M
ANSKITGSMWF5
KIT RALLONGE ANTENNE 2G – 3G Wi-Fi 5m

XRP03:
BATTERIE AU LITHIUM 3V (2 X CR2032)
