KT-HLXCORE24T KIT

KT-HLXCORE24T – KIT MOTEUR COMPLET SÉRIE HLXCORE24

KT-HLXCORE24T – KIT COMPLET AVEC HLXCORE24 – MOTEUR ENTERRE 24V POUR PORTAILS PORTES BATTANTS
GROUPE AUTOBLOQUANT SOUTERRAIN AVEC ENCODEUR 24V POIDS MAX. 350KG POUR PORTAILS BATTANTS

POSSIBILITÉ D’UTILISATION
Le kit KT-HLXCORE24T est idéal pour une application sur des portails à vantaux battants, qui ne permettent pas la fixation au
pilier ou là où une dissimulation totale de l’automatisme est requise, jusqu’à 3 m
en longueur, poids max. 350 kg.

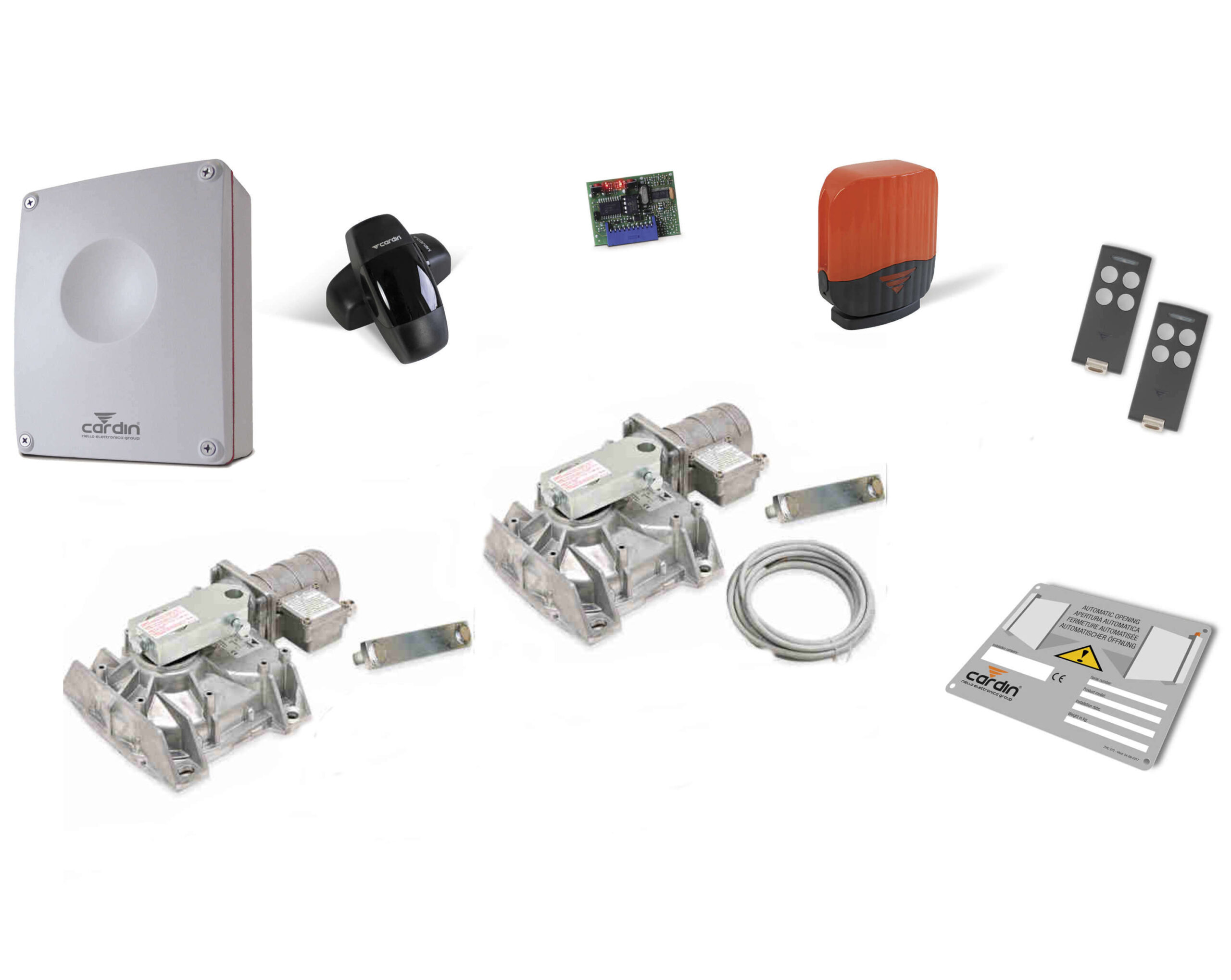

KT-HLXCORE24T – LE KIT COMPLET EST COMPOSÉ DE :

HLXCORE24 : 2 MOTORÉDUCTEURS ÉLECTROMÉCANIQUES AUTOBLOQUANTS
avec moteur 24V contrôlé par encodeur.

T624 : PROGRAMMATEUR ÉLECTRONIQUE
pour deux moteurs 24V. Préparé pour l’insertion d’une carte récepteur radio
plug-in Cardin standard.
RSQ504OC2 : RÉCEPTEUR DE CARTE OPEN COLLECTOR
DOUBLE CANAL À COLLECTEUR OUVERT 433 MHz FM.
TXQ504C4 : 2 ÉMETTEURS 4 FONCTIONS
CODE ROULANT FM 433 MHz.
VEDO180 : PAIRE DE PHOTOCELLULES DE SURFACE
Avec optique réglable, portée 25m.
ICÔN : LUMIÈRE CLIGNOTANT À LED
24V – 230V avec antenne intégrée.
TARGA INT : PLAQUE D’AVERTISSEMENT INTERNATIONALE
en PP multilingue.

LES BOÎTES DE FONDATION NE SONT PAS INCLUSES DANS LE KIT ET DOIVENT ÊTRE COMMANDÉES SÉPARÉMENT

Si vous êtes électricien ou spécialiste en automatisme, appelez le +39.0558778855
ou écrivez un email à : commerciale@automazione-cancelli.net
pour obtenir un devis/offre et une remise supplémentaire

KT-HLXCORE24T –  MOTEUR AUTOMATISMES ENTERRÉS
POUR PORTAILS BATTANTS CARDIN XCORE SÉRIE HL

Cet automatisme est constitué d’un ensemble qui prévoit l’emploi d’un
programmateur pour la gestion électronique de l’installation, un/deux opérateurs
autobloquants et étanches à l’eau, avec caissons de fondation et câble de
branchement spécial. L’opérateur électromécanique, fiable et robuste, assure un
service sans faille en toutes conditions de fonctionnement. Grâce à son système
de leviers pivotant sur bille, il transmet au vantail du portails portes battants un mouvement régulier
et silencieux.
Les caissons de fondation traités par galvanisation à chaud ou réalisés en acier inox
sont protégés durablement contre la corrosion.
L’idéal pour une application sur portails portes battants qui ne permettent pas une fixation sur le pilier
ou lorsque la configuration des lieux impose une occultation totale de l’automatisme.
Ces appareils étant dépourvus de programmateur électronique, pour l’utilisation il
est recommandé d’utiliser des programmateurs électroniques Cardin:
– PRG230M2 – T600 pour 1 ou 2 moteurs 230V;
– CC242ETOPCB – CC242EXTOPCB T124 T624 pour 1 ou 2 moteurs 24V.
Sur le modèle 24V, le contrôle de la position du vantail s’effectue par le biais d’un
encodeur avec programmation par auto-apprentissage, ce qui réduit au maximum
les temps de pose et optimise la programmation. Le repositionnement intervient en
automatique si des évènements non liés au fonctionnement du PORTAILS portes battants surviennent
dans la zone de débattement.
Le contrôle effectué par la centrale se complète par les sécurités anti-coincement
et les fonctions “soft start” et “soft stop”.
L’électronique de contrôle visualise sur afficheur toutes les étapes de programmation
et le comptage du nombre de manoeuvres réalisées par la machine.
Le système de réduction, qui est irréversible, garantit le verrouillage du portail
en fermeture. La manoeuvre d’urgence s’effectue aisément, au moyen de la clé
personnalisée, en intervenant sur le dispositif de déverrouillage/verrouillage; le
réarmement se fait par embrayage automatique.

CARACTÉRISTIQUES DE L’OPÉRATEUR POUR MOTEUR HLXCORE24 HLXCORE230

Alimentation du moteur                                                       V 24Vdc
Intensité absorbée                                                               A 2
Puissance absorbée                                                             W 60
Facteur de marche                                                               % 70
Temp d’ouverture                                                                 90° s 22
Temps d’ouverture                                                               110° s 27
Temps d’ouverture                                                               180° s 44
Couple maximal                                                                   Nm 400
Couple nominal                                                                    Nm 270
Indice de protection                                                              IP 67

PROGRAMMATEUR ÉLECTRONIQUE AUTO-PROGRAMMABLE
POUR HLXCORE24

Programmateur pour la commande de deux moteurs 24V avec encodeur.
Doté de module multi-décodage S449-S486-S504-S508.
Compatible avec le système INTPRG-3G/WF qui permet le contrôle et la
programmation à distance des paramètres du système.

CC24ETOP:
PROGRAMMATEUR ÉLECTRONIQUE

CC242ETOPCB:
PROGRAMMATEUR + CHARGEUR DE BATTERIE + BATTERIES NiMH

CC242EXTOPCB:
PROGRAMMATEUR + CHARGEUR DE BATTERIE + BATTERIES NiMH

T600:
PROGRAMMATEUR ÉLECTRONIQUE
pour un ou deux moteurs 230V avec régulation de vitesse (au moyen de
ECU), ralentissement et encodeur. Il est prédisposé pour l’enfichage d’une
carte radio réceptrice open collector.

PRG230M2:
PROGRAMMATEUR ÉLECTRONIQUE AUTO-PROGRAMMABLE POUR HLXCORE230
Programmateur pour la commande de deux moteurs.
Sortie moteurs 230Vac. Puissance maxi. moteurs 470 + 470 W.
L’appareil est prédisposé pour l’insertion d’une carte radio réceptrice Cardin

T624:
PROGRAMMATEUR ÉLECTRONIQUE
pour un ou deux moteurs 24V avec régulation de vitesse (au moyen de
ECU), ralentissement et encodeur. Il est prédisposé pour l’enfichage d’une
carte radio réceptrice open collector.

SUNPOWER:
KIT D’ALIMENTATION
à panneaux solaires, applicable sur tous les automatismes 24Vdc.

KBNIMH-T1 :
KIT CHARGEUR DE BATTERIE + BATTERIES NiMH
Permet le fonctionnement des programmateurs 24V même en cas de coupure
de courant.

CABPC10:
CÂBLE LONGUEUR 10m
avec embouts pré-isolés pour HLXCORE24.

KBNIMH-1:
KIT CHARGEUR DE BATTERIE + BATTERIES NiMH
Permet le fonctionnement du programmateur CC242ETOP même en
cas de coupure de courant.

ACCESSORIES MOTEUR SLXCORE24

CAISSONS DE FONDATION ADAPTÉS À LA MISE EN TERRE
munis de leviers de fixation et butées mécaniques réglables.
HLBOX
– Traitement anticorrosion par galvanisation à chaud, dispositif de
déverrouillage à commander à part. Couvercle en acier galvanisé à chaud en standard.
HLBOXC
– Traitement anticorrosion par galvanisation à chaud, dispositif de
déverrouillage avec serrure chiffrée, intégré dans le groupe leviers/caisson.
Couvercle en acier galvanisé à chaud en standard.
Incompatible avec ACCHLXCORE360.
HLBOXI
– Structure entièrement en acier inox, dispositif de déverrouillage à
commander à part. Couvercle en acier inoxydable en standard.

HLBOXCAI – COUVERCLE EN ACIER INOX POUR CAISSONS DE FONDATION

SBLHL :
DISPOSITIF DE DÉVERROUILLAGE
avec serrure à clé personnalisée pour HLBOX-HLBOXI

SBLSHL.
DISPOSITIF DE DÉVERROUILLAGE
avec levier pour HLBOX-HLBOXI

ACCHLXCORE230 :
ACCESSOIRE POUR OUVERTURE À 360°
avec pignon et chaîne. Incompatible avec HLBOXC.

ACCHLXCORE360C :
ACCESSOIRE POUR OUVERTURE À 360°
avec pignon et chaîne pour HLBOXC.

BLA :
ARRÊT DE PORTAIL MÉCANIQUE
pour installations avec deux vantaux et serrure électrique horizontal.
