KT-BLGRIFFE24 KIT

KT-BLGRIFFE24 – KIT BLGRIFFE24M  POUR PORTAILS BATTANTS AVEC BRAS ARTICULÉS ET AVE ENCODER 24V POIDS MAX 200KG

L’automatisme KT-BLGRIFFE24 KIT avec maître autobloquant BLGRIFFE24TM avec avec bras articulé et intégrés et contrôlé par encodeur :
– Programmateur électronique.
– Récepteur OPEN COLLECTOR FM 433 MHz.
– Bras d’entraînement inclu

DOMAINE D’APPLICATION
Automatisme maître autobloquant contrôlé par fins de course avec
programmateur électronique inclus.
Kit batteries avec chargeur de batterie à commander à part.
Particulièrement indiqué pour portails avec piliers étroits a partir de 180mm
de large. L’idéal également pour portails avec gonds désaxés par rapport au
bord du pilier et vantaux allant jusqu’à 2 mètres de long (2,5m avec serrure
électrique), poids maxi. 200kg.
Bras articulé d’entraînement inclus.

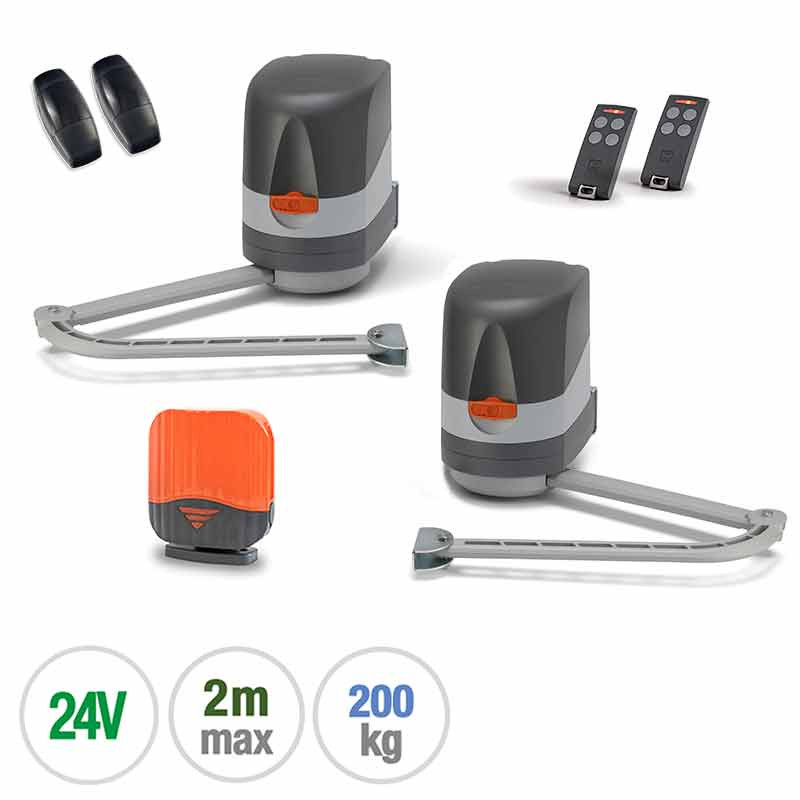

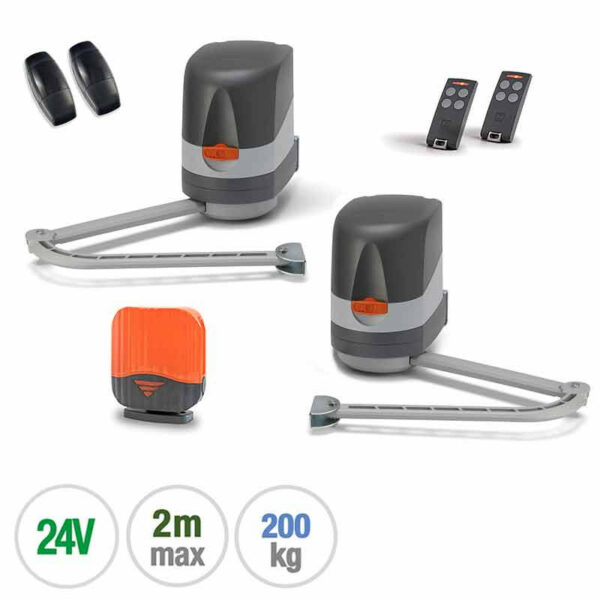

CONTENU DU KIT :  KT-BLGRIFFE24 BLGRIFFE24M

BLGRIFFE24M:
GROUPE AUTOBLOQUANT MAITRE
avec moteur 24V. Programmateur electronique incorpore avec
connecteur pour un recepteur a carte open collector.

BLGRIFFE24S:
GROUPE AUTOBLOQUANT ESCLAVE
pour automatiser le deuxieme vantail.

RSQ504OC2:
RECEPTEUR A CARTE 2 CANAUX OPEN COLLECTOR
a embrocher open collector 433MHz.
Les versions pour les series S508 – S449 – S486 et EDGEE
sont disponibles sur demande.

ICON:
CLIGNOTEUR A LED
24V – 230V avec antenne integree.

TXQ504C4:
2 TELECOMMANDES RADIO 4 CANAUX
433MHz FM ROLLING CODE.

VEDO180 :
PAIRE DE CELLULES PHOTOELECTRIQUES, APPLICATION EN SAILLIE
avec tetes optiques orientables, portee 25m.

TARGA-INT:
PANNEAU D’AVERTISSEMENT INTERNATIONAL
multilingue en PP.

Si vous êtes électricien ou spécialiste en automatisme, appelez le +39.0558778855
ou écrivez un email à : commerciale@automazione-cancelli.net
pour obtenir un devis/offre et une remise supplémentaire

BLGRIFFE24M  – PORTAILS BATTANTS SÉRIE BLGRIFFE MOTEUR CARDIN
AUTOMATION AUTOPROGRAMMABLE PAR ÉCRAN LCD GRAPHIQUE

Automatisation KT-BLGRIFFE24 KIT des bras articulé pour fermetures battantes à un ou deux vantaux, constituée
de deux opérateurs, l’un maître avec programmateur incorporé et l’autre esclave pour la
motorisation du deuxième vantail qui est asservi au premier.
Particulièrement indiqué pour les installations résidentielles où se trouvent des portails et des
piliers étroits, elle s’adapte parfaitement à la structure fixe sans altérer l’esthétique du portail
et représente le choix idéal pour un contrôle efficace et fiable des portails, en garantissant
sécurité et commodité dans chaque situations : une combinaison parfaite de technologie,
design et précision.
Grâce à sa base de fixation qui allie robustesse et compacité, l’automatisme est applicable
sans problème sur pilier de petite taille. Très robustes, les bras d’entraînement sont réalisés
en aluminium moulé sous pression, et dotés d’articulations adaptées à tout cas de
figure, ce qui permet de répondre à la motorisation de portails battants de toutes
configurations.
Le déverrouillage manuel s’effectue au moyen d’un système pratique de
déverrouillage/verrouillage à levier sécurisé par clé.
L’utilisation de moteurs alimentés en basse tension en augmente les performances et
garantit une haute efficience, une longue durabilité, ainsi qu’un service continu et extrêmement
silencieux.
Le programmateur intégré garantit le contrôle de la position du vantail par le biais de fins de
course mécaniques.
Le repositionnement intervient en automatique si des évènements non liés au fonctionnement
du portail surviennent sur sa course. Le contrôle effectué par la centrale se complète par les
sécurités anti-coincement et les fonctions “soft start” et “soft stop”.
Compatible avec le système INTPRG-3G/WF qui permet le contrôle et la programmation à
distance des paramètres du système.
Kit batteries avec chargeur de batterie à commander à part.

Unités de contrôle LCD du moteur BLGRIFFE24M

L’électronique de contrôle du BLGRIFFE24M et à bras articulé portails battants est dotée
d’un afficheur LCD graphique (128 x128 pixels) en six langues avec rétroéclairage.
Elle permet de visualiser, au moyen du menu, toutes les fonctions en cours d’exécution et le nombre
de manoeuvres effectuées par l’automatisme, et de configurer rapidement
les paramètres du système, notamment le mode de fonctionnement de la
touche dynamique, la refermeture automatique, la préannonce, l’activation
intermittente du clignoteur, le mode de fonctionnement de la lampe témoin
et des cellules photoélectriques, etc… De plus, elle permet de programmer
10 évènements (visualisés sur l’afficheur), grâce à la présence d’une
horloge permettant le réglage d’ouvertures et de fermetures à différentes
heures du jour, selon trois plages horaires hebdomadaires (Lu-Ve, Sa-Di,
Lu-Di); ces évènements peuvent être activés/désactivés (en cas de congés)
non seulement depuis le menu mais aussi au moyen d’un canal radio.
Le modèle est équipé en standard d’un module multi-décodage pour la
commande à distance (S449 – S486 – S504 – S508). Par défaut, les
appareils sont fournis avec un module RF 433MHz et le module mémoire
de la série S504 / S508 inséré. Pour contrôler l’appareil avec les émetteurs
S449, insérez le module mémoire ZGB24LC16-I / P (fourni avec l’appareil)
et consultez la section correspondante. Pour la série S508 / S486, achetez
et insérez le module RF 868Mhz.

CARACTÉRISTIQUES TECHNIQUES DE L’ACTIONNEUR BLGRIFFE24M

Alimentation moteur BLGRIFFE24M                      Vdc                     24
Courant nominal absorbé                                      A                        2
Puissance absorbée                                              W                       50
Travail intermittent                                               %                       70
Temps d’ouverture 90°                                          s                         16
Ouverture maximale                                             °                          120
Couple maximal                                                   Nm                       250
Degré de protection                                              IP                         54
* avec l’utilisation d’un bras articules droit

SPÉCIFICATIONS TECHNIQUES DES UNITÉS DE COMMANDE
Alimentation                                                                   Vac                        230
Courant nominal absorbé                                                 A                             0,8
Puissance maximale absorbée                                          W                         180
Puissance de sortie pour 1 ou 2 moteurs                           W                          70 + 70
Appareil de classe II                                                        Cls

RÉCEPTEUR INTÉGRÉ
Fréquence de réception                                                        MHz                       433,92 / 868,3
Canaux / fonctions gérables                                                   N°                        4 / 8
Codes mémorisables                                                             N°                        300 / 1000

ACCESSOIRES MOTEUR BLGRIFFE24M

BLGRIFFEDRM:
BRAS DROIT AVEC COULISSE
en aluminium moulé sous pression et peint.

KBNIMH-1:
KIT CHARGEUR DE BATTERIE + BATTERIES NIMH
Permet le fonctionnement du groupe SLX même en cas de coupure de courant.
KBNIMH-D:
KIT CHARGEUR DE BATTERIE + BATTERIES NIMH
Permet le fonctionnement du groupe SLX24DRACO même en cas de coupure de
courant.

CABPC10:
CÂBLE LONGUEUR 10m
avec embouts pré-isolés.
Pour les serrures électriques, voir page 159.

SUNPOWER:
KIT D’ALIMENTATION
à panneaux solaires, applicable sur tous les automatismes 24Vdc pour BLGRIFFE24TM

MODCA:
MODULE D’ÉCHANGE VIA CÂBLE
Ce module permet l’échange d’informations via câble entre la centrale des
moteurs et l’interface Cardin 3G/WF et un branchement filaire pour la fonction
maître/esclave de 2 moteurs.

MODBT:
MODULE BLUETOOTH
Ce module permet l’échange d’informations par bluetooth entre la centrale
des moteurs et l’interface Cardin 3G/WF ou directement entre les centrales
et les applications CRD ONE et CRD TWO.
