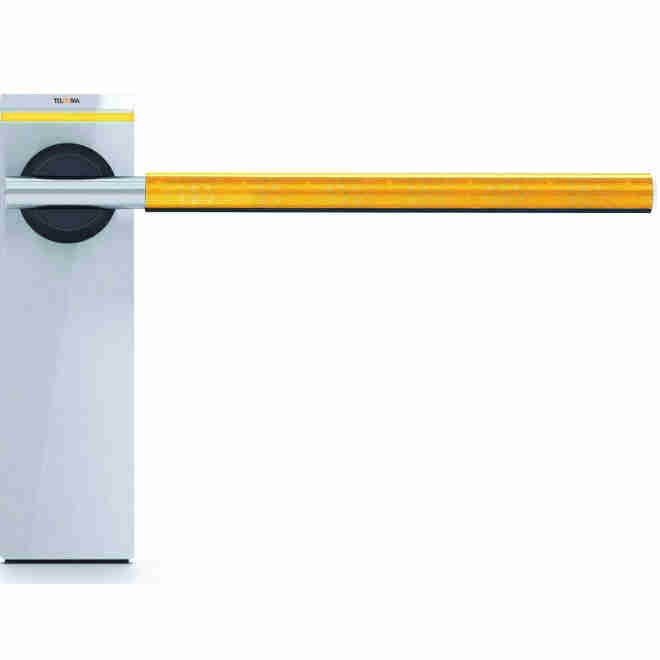

EL SNAPS / ELSNAPS AUTOMATISME AUTO-PROGRAMMABLE BARRIÈRE 24V

EL SNAPS / ELSNAPS AUTOMATISME AUTO-PROGRAMMABLE POUR BARRIÈRE LEVANTE 3-4M AVEC MOTEUR 24V
Mouvement contrôlé par encodeur.
Fût à usage intensif conçu pour une longue durabilité. Il est doté
de bras porte-lisse, feux de signalisation à led, incorporés dans le
capot, et déverrouillage mécanique extérieur par clé six pans.
Possibilité de brancher deux barrières en configuration Maître et
Esclave pour automation avec lisses en vis-à-vis.
Lisse et ressort sont à commander à part (voir le paragraphe
“contraintes d’utilisation” à la page 150).

EL SNAPS / ELSNAPS  La structure linéaire et autoportante du corps central composée
de panneaux d’acier robuste traité et peint avec deux finitions différentes,
fait de la barrière EL SNAPS / ELSNAPS un objet qui s’intègre parfaitement à l’architecture
et au mobilier urbain les plus modernes et en même temps fait c’est fiable dans le temps.
EL SNAPS / ELSNAPS peut fonctionner avec SUN POWER Telcoma CARDIN pour
des applications isolées ou pour réduire les coûts énergétiques.

Si vous êtes électricien ou spécialiste en automatisme, appelez le +39.0558778855
ou écrivez un email à : commerciale@automazione-cancelli.net
pour obtenir un devis/offre et une remise supplémentaire

EL SNAPS / ELSNAPS AUTOMATISMES BARRIÈRE LEVANTE CARDIN AUTOMATION SÉRIE EL

EL SNAPS / ELSNAPS  Barrières conçues pour sécuriser des accès routiers allant jusqu’à 6m.
Elles sont équipées d’un motoréducteur électromécanique avec une puissance accrue
fonctionnant en 24V et d’une lisse permettant des mouvements fluides et rapides.
Un fût autoporteur aux lignes épurées, constitué de robustes panneaux en
acier traité et peint (deux finitions), permet à la barrière SNAP de s’intégrer
harmonieusement au contexte architectural et à l’aménagement urbain les plus
modernes tout en lui conférant une fiabilité accrue et durable, ainsi qu’une plus
longue durée de vie.
Certaines fonctions de l’électronique de contrôle SN24 méritent d’être soulignées,
notamment la gestion progressive et calibrée de la puissance du moteur avec
possibilité d’en régler la vitesse de manoeuvre, la fonction “maître/esclave” pour la
synchronisation de deux barrières en vis-à-vis, la diagnostic intérieure avec alertes
sur les principales erreurs et les différentes entrées pour accessoires de sécurité
et commande.
Le programmateur assure le contrôle de la position de la lisse par le biais d’un
encodeur avec programmation par auto-apprentissage et repositionnement
automatique. Le contrôle effectué par la centrale se complète par les sécurités
anti-coincement et les fonctions “soft start” et “soft stop”.
La pose et la programmation sont simples et rapides, la centrale étant positionnée
en partie haute de la structure pour plus de praticité.
Prédisposées pour la mise en place de batteries de secours, elles peuvent
fonctionner avec SUN POWER en cas d’installation à un endroit qui n’est pas
desservi en électricité ou pour réduire les coûts énergétiques.

Open collector

La gamme d’appareils est prédisposée pour l’enfichage d’une carte radio
réceptrice open collector qui garantit la compatibilité avec toutes les séries de
télécommandes radio figurant sur le catalogue Cardin.

CARACTÉRISTIQUES GÉNÉRALES                    ELSNAP-RAPID  ELSNAPS  ELSNAPL   EL RAP4E

Alimentation de réseau                                      Vac                         230                 230           230             230
Courant nominal absorbé                                   A                             1,5                   1              1,5               1
Puissance absorbée                                           W                            350                 300           350             120
Facteur de marche                                             %                            70                   70              70             50
Vitesse du réducteur                                           tr/mn                      8,3                  6               2,1             2,5
Temps d’ouverture 90°                                        s                             1,8                   2,5             7               6
Ouverture utile pour passage (75°)                       s                             1,2                    1,8             3               5
Couple                                                               Nm                          750                 600            750           260
Température de fonctionnement                            °C                          -20°…+55        -20°…+55   -20°…+55   -20°…+55
Indice de protection                                            IP                             54                  54              54             54
CARACTÉRISTIQUES DU MOTEUR
Alimentation                                                      Vdc                           24                   24              24             24
Courant nominal absorbé                                    A                              4,5                   3,5             4,5            3
Puissance maximum absorbée                             W                             300                  250             300          180

RÉCEPTEUR EN OPTION
La gamme d’appareils est prédisposée pour l’enfichage d’une carte radio réceptrice open collector qui
garantit la compatibilité avec toutes les séries de télécommandes radio figurant sur le catalogue Cardin

ACCESSORIES EL SNAPS / ELSNAPS

LISSES
SNAPPER3 : Lisse en aluminium laqué blanc. L 3,25m Ø70mm.
Dotée de profils en caoutchouc et bouchons de finition.
SNAPPER4 : Lisse en aluminium laqué blanc. L 4,25m Ø70mm.
Dotée de profils en caoutchouc et bouchons de finition.
SNAPPER5 : Lisse en aluminium laqué blanc. L 5,25m Ø70mm.
Dotée de profils en caoutchouc et bouchons de finition.
SNAPPER6 : Lisse en aluminium laqué blanc. L 6,25m Ø70mm.
Dotée de profils en caoutchouc et bouchons de finition

SNR SNAP : ROTULE
pour ELSNAP-RAPID – ELSNAPS. Ouverture utile 3 mètres.

LED DE SIGNALISATION
Système de signalisation lumineuse LED multicolores en bobine.
LEDRG SNAPPER3 : BANDE DE LED 3m
LEDRG-SNAPPER4 : BANDE DE LED 4m
LEDRG SNAPPER5 : BANDE DE LED 5m
LEDRG SNAPPER6 : BANDE DE LED 6m

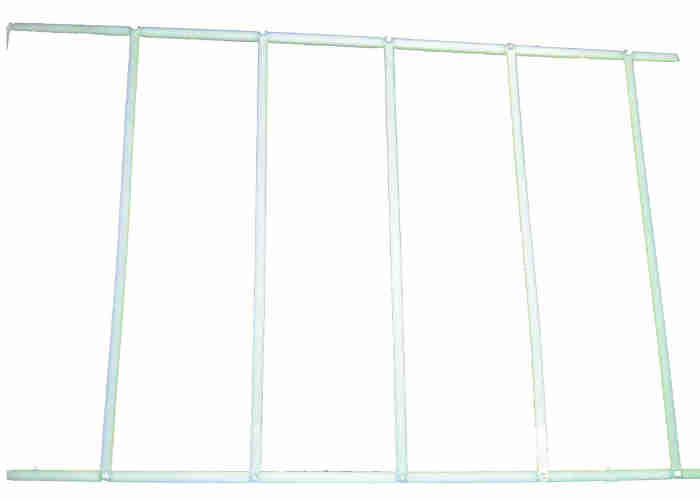

ELSRA : HERSE ARTICULÉE EN ALUMINIUM (L 2000 x H 610mm)
ELSRS : HERSE ARTICULÉE EN PLASTIQUE (L 2000 x H 610mm)

SUPPORTS POUR LISSES
ELUFS1 : LYRE DE REPOS EN ALUMINIUM (H 910mm)
(pour ELSNAP-RAPID,4,5/6).
ELUFS1-ML : LYRE DE REPOS EN ALUMINIUM (H 910mm)
avec ventouse magnétique (pour ELSNAP-RAPID,4,5/6).
ELUMS1 : SUPPORT MOBILE (H 1200mm)
(pour ELSNAP-RAPID,4,5/6).

FIX SNAP : PLAQUE DE FIXATION

STICKERS : BANDES ADHÉSIVES RÉFLÉCHISSANTES
pour la série SNAP. Boîte de 12 pièces.

KBNIMH-T1 : KIT CHARGEUR DE BATTERIE + BATTERIES NiMH
Permet le fonctionnement des programmateurs 24V même en cas de
coupure de courant.

SUNPOWER : KIT D’ALIMENTATION
à panneaux solaires, applicable sur tous les automatismes 24Vdc.

MODBT : MODULE BLUETOOTH
Ce module permet l’échange d’informations par bluetooth entre la centrale
des moteurs et l’interface Cardin 3G/WF ou directement entre les centrales
et les applications CRD ONE et CRD TWO.
